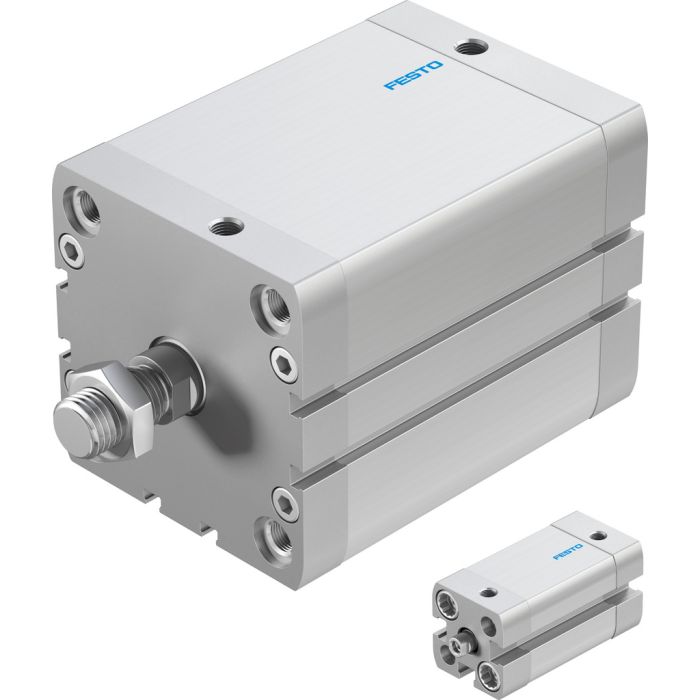

Atuador Compacto Festo ADN-32-30-A-P-A-S20

Informações Técnicas:

- Curso: 1 mm a 400 mm

- Diâmetro do êmbolo: 32 mm

- Amortecimento: anéis/placas de amortecimento elásticos em ambos os lados, amortecimento de posição final pneumático autoajustável

- Posição de instalação: Indiferente

- Norma correspondente: ISO 21287

- Estrutura: Êmbolo, haste e tubo perfilado

- Detecção de posição para o sensor de proximidade

- Variantes: Certificação de proteção EX (ATEX), quilometragem elevada, rosca exterior da haste prolongada, rosca especial na haste, haste prolongada, com proteção antigiro, alto grau de proteção contra corrosão, proteção contra pó, movimento lento constante, baixo atrito, haste passante e vazada.

- Vedações resistentes a calor máx. 120 °C

- Plaqueta de identificação marcada com laser

- Faixa de temperatura: -40 a +80 °C

- Pressão operacional: 0.06 MPa a 1 MPa ou 0.6 bar a 10 bar

- Funcionamento de dupla ação

- Marca CE (ver declaração de conformidade) conforme diretriz de proteção Ex da UE (ATEX) e Marca UKCA (ver declaração de conformidade) conforme regulamentos EX do Reino Unido

- Proteção contra explosão em Zona 1 (ATEX), Zona 2 (ATEX), Zona 21 (ATEX) e Zona 22 (ATEX)

- Categoria ATEX gás II 2G e Categoria ATEX Poeira II 2D

- Tipo de proteção contra a ignição para gás Ex h IIC T4 Gb e Tipo de proteção Ex contra explosão de poeira Ex h IIIC T120°C Db

- Temperatura ambiente Ex -20°C <= Ta <= +60°C

- Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

- Classe de resistência à corrosão KBK: 0 - sem resistência à corrosão; 2 - resistência moderada à corrosão; 3 - alta resistência à corrosão

-Conformidade LABS VDMA24364-B1/B2-L VDMA24364-Zona III Adequação para a produção de baterias de íon de lítio Metais com mais de 1% de cobre, zinco ou níquel como o componente principal não são utilizados. As exceções são o níquel em aços, superfícies quimicamente niqueladas, placas de circuito impresso, linhas, conectores elétricos e bobinas.

-Temperatura ambiente -40 oC ... 120 oC

-Força teórica a 6 bar retorno/avanço: entre 415 N e 483 N

-Suplemento de peso por extensão/roscas da haste em incrementos de 10 mm :9 g /6 g

-Tipo alternativo fixação com orifício passante com rosca fêmea com acessórios conexão pneumática G1/8

-Materiais utilizados no produto: Conformidade RoHS e parafuso em aço; tampa em liga alumínio forjado anodizado; haste em aço alta liga; camisa do atuador em liga alumínio forjado anodizado.
