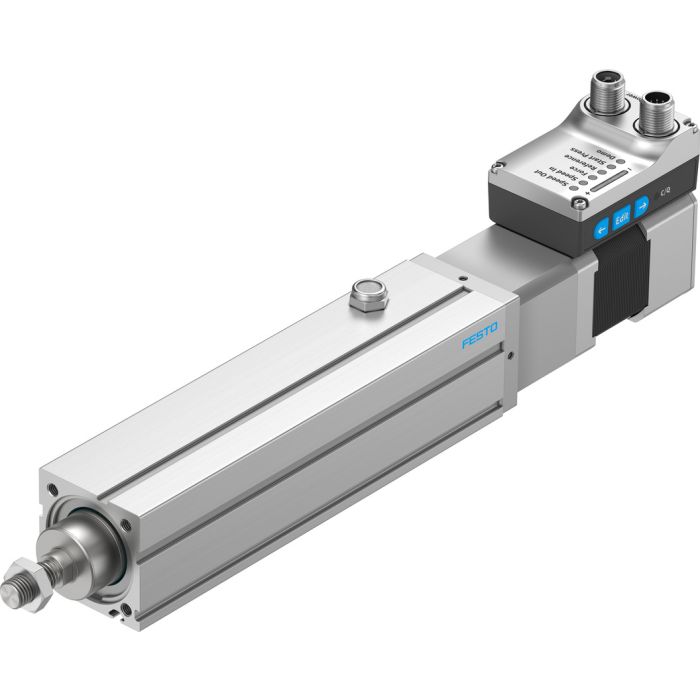

Atuador Elétrico Fuso Festo 45mm Curso 150mm EPCS

Atuador Elétrico Fuso Festo 45mm Curso 150mm EPCS

A simplicidade da pneumática está agora combinada de forma inédita com os avanços da automação elétrica graças à série Simplified Motion Series (SMS).
Os drives integrados são soluções perfeitas para todos os usuários que procuram por alternativas elétricas com simplicidade nas tarefas relacionadas a movimentos e posicionamentos entre dois posicionadores mecânicos finais, mas que não desejam o complexo processo de comissionamento dos tradicionais sistemas de drives elétricos, que na maioria das vezes oferecem.
Para sua simples operação não é necessário utilizar nenhum tipo de software, baseado no princípio “Plug and Work”. Por padrão, dois tipos de controle estão inclusos: Entradas e Saídas digitais (Digital I/O) e via IO Link.

Aplicações: Sistemas de elevação e movimentação de cargas

Características Técnicas:

SKU: 8118277
Referência Festo: EPCS-BS-45-150-3P-A-ST-M-H1-PLK-AA
Série: SMS - Simplified Motion Series
Tipo de Acionamento: Eixo de fuso de esferas
Tamanho: 45 mm
Curso de Trabalho: 150 mm
Diâmetro do Fuso: 10 mm
Passo do Fuso: 3 mm
Aceleração Máxima: 1,5 m/s²
Velocidade Máxima: 0,074 m/s

Corrente Máxima das Saídas Lógicas Digitais: 100 mA
Consumo de Corrente Máximo: 3000 mA
Tensão Nominal: 24 Vcc
Corrente nominal: 3 A

Conexões Elétricas:
Fonte de Alimentação (Power): Conector macho, M12, 4 pinos
IO Link (Logic): Conector macho, M12, 8 pinos

Fixação para conector IO link (Logic): Com rosca fêmea
Comprimento Máximo para Instalação do Cabo:
Entradas de 15 m
Saídas de 15 m
IO Link 20 m

Características de Controle:
Tipo de Controle Padrão (Standard): IO Link e Entradas e Saídas digitais (Digital I/O)
Comutação das Saídas Digitais:
NPN (comutação negativa)
PNP (comutação positiva)

Comutação das Entradas Digitais:
NPN (comutação para menos)
PNP (comutação positiva)

Número de Entradas Digitais: 2
Número de Saídas Digitais: 2
Número de Portas IO Link: 1

Posição de Instalação: Indiferente
Tipo de Motor: Motor de passo
Sistema de Medida de Posição: Encoder absoluto, single turn

Indicação de Status: LED
Interface de Parametrização:
IO-Link
Interface do utilizador (botões no corpo do atuador elétrico)

Valor de Referência de Carga Útil (posição horizontal): 60 kg
Valor de Referência de Carga Útil (posição vertical): 23 kg

Grau de Proteção: IP40
Temperatura Ambiente (Operação): 0 a 50°C
Observação em relação à Temperatura Ambiente: A potência deve ser reduzida em 2% por K em temperaturas ambientes acima dos 30°C.

Dimensões (mm):
Largura: 45
Altura: 82,65
Comprimento: 375,4

Peso Aproximado: 1,800 kg
