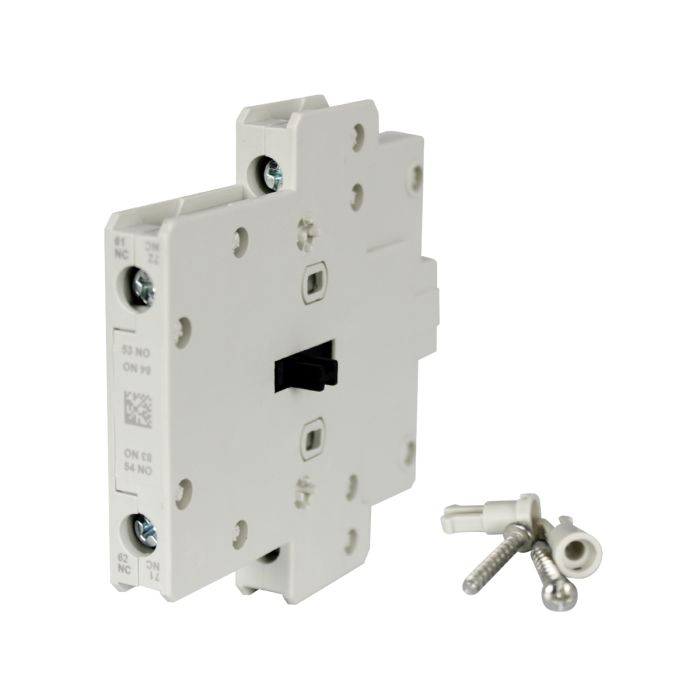

Bloco de Contato Auxiliar Weg Lateral BCXMRL11 1NA 1NF

Bloco de Contato Auxiliar Weg Lateral BCXMRL11 1NA 1NF

Um Bloco de Contato Auxiliar, permite o aumento do número de contatos auxiliares integrados de um Contator de Potência. Por sua vez, acoplado ao Contator de Potência, passa a ter os mesmos comportamentos dos contatos originais, expandindo as capacidades de automatização no comando a ser executado. Desenvolvido com alta tecnologia, o Bloco de Contato Auxiliar BCXMRL11 da Weg, possui um design que facilita na montagem e desmontagem no Contator.

Aplicação: Utilizados quando há necessidade de um segundo bloco de contato auxiliar em uma única lateral do contator linha CWM (consultar modelos compatíveis na descrição abaixo).

Características Técnicas

SKU: 10045715

Referência: BCXMRL11

Quantidade máxima de blocos auxiliares por contator (em uma mesma lateral): 2

Conformidade às normas: IEC 60947-5-1, IEC 60947-4-1

Contatores Compatíveis Weg: CWM9 até CWM300

Tensão Máxima de Operação dos CONTATOS (IEC, VDE 0660): 690V

Correntes de Emprego nos CONTATOS:

AC-15 IEC 60947-5-1

120V - 10 A

220V - 10 A

380V - 4 A

440V - 4 A

500V - 2,5 A

690V - 1,5 A

DC-13 (IEC/EN 60947-5-1)

24 V - 4 A

48 V - 2 A

110 V - 0,7 A

220 V - 0,3 A

440 V - 0,15 A

Categoria de Utilização (Recomendável):

AC-15: Controle de pequenas cargas eletromagnéticas (<75VA)

DC-13: Controle de pequenas cargas eletromagnéticas CC

Números de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Tipo de Montagem: Montagem Lateral quando (há necessidade de um segundo bloco auxiliar em uma mesma lateral)

Parafuso do sistema de fixação: Fenda/Philips M3,5

Seção dos condutores:

Fio/Cabo com ou sem terminal (mm²): 1x 0,75 a 2,5 ou 2x 0,75 a 2,5

Cabo flexível com terminal/fio rígido (mm²): 1x 0,5 a 4 ou 2x 0,5 a 2,5

Torque (Nm): 0,8 a 1,1

Peso (Kg): 0,055

Observação: Quando utilizar o número máximo de blocos laterais, não utilizar blocos frontais
