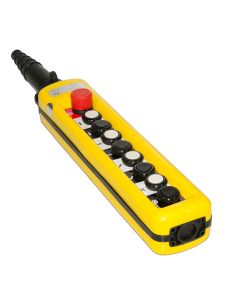

Botoeira Pendente 7 Botões + 1 Emergência 2 Velocidades

Botoeira Pendente 7 Botões + 1 Emergência 2 Velocidades PL08 View Tech

As botoeiras pendentes Serie PL possuem design design moderno e robusto para operação, sendo ideais para uso em ambientes industriais, permitindo operar o equipamento com maior praticidade e segurança.
Nativamente possuem proteção mecânica interna contra acionamento simultâneo dos botões direcionadores (bidirecionalidade intertravada), evitando danos ao motor acionado e ao circuito do comando elétrico.
De acordo com o modelo escolhido da Serie PL, a saída para conexão do cabo de controle possui prensa cabo emborrachado com diferentes comprimentos e capacidades de secções de cabos.
Este modelo PL08D6E é provido de controle de 2 velocidades, característica indicada pelas setas duplas nos botões direcionais.

Aplicação: Controle de movimentação de cargas como pontes rolantes, talhas elétricas, guinchos, equipamentos de elevação e transporte, portas de rolo automáticas comerciais e industriais.

Características Técnicas:

SKU: PL08D6E
Tipo: Pendente ergonômico com 8 botões
Quantidade de Botões: 08
Opção de Controle de Velocidade: Sim
Tipo de Conexão Elétrica: Parafuso

Botões:
1 Parada de Emergência com trava (girar para soltar), cor vermelho
1 Start/Alarme, cor verde
1 Movimento para Subir, cor branco (indicado por setas duplas na cor cinza)
1 Movimento para Descer, cor preto (indicado por setas duplas na cor cinza)
1 Movimento para Diagonal Direita, cor branco (indicado por setas duplas na cor cinza)
1 Movimento para Diagonal Esquerda, cor preto (indicado por setas duplas na cor cinza)
1 Movimento para Direita, cor branco (indicado por setas duplas na cor cinza)
1 Movimento para Esquerda, cor preto (indicado por setas duplas na cor cinza)

Blocos de Contatos Elétricos:
1 NF (normalmente fechado), cor vermelho, aciona a função Parada de Emergência, bloco de contato PL004001
1 NA (normalmente aberto), cor verde, aciona a função Alarme, bloco de contato PL004003
6 NA (normalmente aberto), cor verde, habilita a função Velocidade 1, bloco de contato PL004003
6 NA (normalmente aberto), cor verde, habilita a função Velocidade 2, bloco de contato PL004004/7 (Speed)

Controle das Velocidades:
Velocidade 1: Pressionar parcialmente até ouvir o som do clique
Velocidade 2: Pressionar totalmente o botão

Proteção de Bidirecionalidade: Sim, intertravada mecanicamente (internamente)
Grau de Proteção: IP65
Prensa Cabo: Emborrachado escalonado, comprimento 141mm

Temperatura de Operação: -25 a 70°C
Temperatura de Armazenamento: -30 a 70°C

Diâmetro de Cabos Compatíveis: 9 a 21mm

Dimensões (mm):
Comprimento: 145
Altura: 536
Largura: 75

Peso: 0,920Kg
