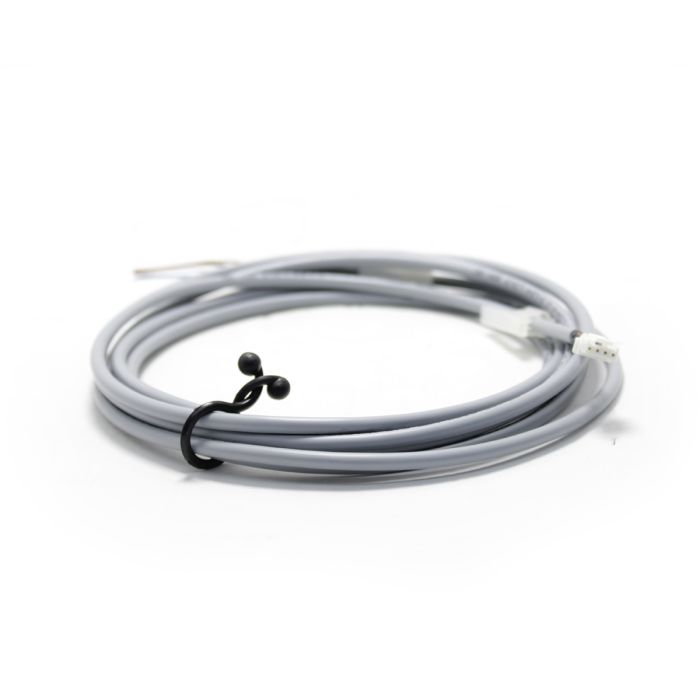

Cabo com Conector Festo NEBS 30Vcc 1A 4 Vias 2,5m

Cabo de Conexão Festo NEBS-L1G4-K-2.5-LE4 30Vcc 1A 4 Vias 2,5m



Aplicação: Conexão elétrica com sensores Festo com conector retangular do tipo L1 4 pinos



Características Técnicas:

SKU: 1463250

Referência Festo: NEBS-L1G4-K-2.5-LE4

Identificação do Cabo: Com suporte de placa

Frequência de Conexão: 100

Conexão elétrica 1:

Função: Lado dos dispositivos de campo

Tipo de Construção: Angular

Tipo de Conexão: Soquete

Saída do Cabo: Reto

Tecnologia de Conexão: Retangular Padrão de conexão L1J

Número de Pinos/Fios: 4

Pinos/Fios Ocupados: 4

Tipo de Fixação: Trava de encaixe

Diagrama de Conexões: 995720

Conexão elétrica 2:

Função: Lado do controlador

Tipo de Conexão: Cabo

Técnica de Conexão: Sem conector

Número de Pinos/Fios: 4

Pinos/Fios Ocupados: 4

Amplitude de Tensão de Funcionamento: 0 Vcc a 30 Vcc

Intensidade de Corrente a 40°C: 1 A

Resistência à Tensão de Choque: 0,8 kV

Comprimento do Cabo: 2,5 m

Propriedade do Cabo: Padrão

Raio de Curvatura, Instalação Fixa dos Cabos: ≥13 mm

Raio de Curvatura, Instalação Móvel dos Cabos: ≥42 mm

Diâmetro do Cabo: 4,1 mm

Tolerância do Diâmetro do Cabo: ± 0,2 mm

Estrutura do Cabo: 4 x 0,17 mm²

Secção Transversal do Condutor: 0,17 mm²

Extremidades do Fio: Corte arredondado

Grau de Proteção: IP40

Observação sobre o Grau de Proteção: No estado montado

Temperatura Ambiente: -20 °C a 60 °C

Temperatura Ambiente com Instalação Móvel do Cabo: -5 °C a 60 °C

Temperatura de armazenamento: -20 °C a 60 °C

Marca CE (ver declaração de conformidade): em conformidade diretiva UE-RoHS

Em Conformidade com LABS: VDMA24364-Zona III

Indicação sobre os Materiais: Conformidade RoHS

Grau de poluição: 2

Classe de Resistência à Corrosão KBK: 4 - altíssima resistência à corrosão

Material da Capa do Cabo: PVC

Cor da Capa do Cabo: Cinza

Material do Corpo: PA

Cor do Corpo: Branco

Material dos Pinos de Contato: Bronze, estanhado

Material do Isolamento: PVC

Peso do Produto: 53 g
