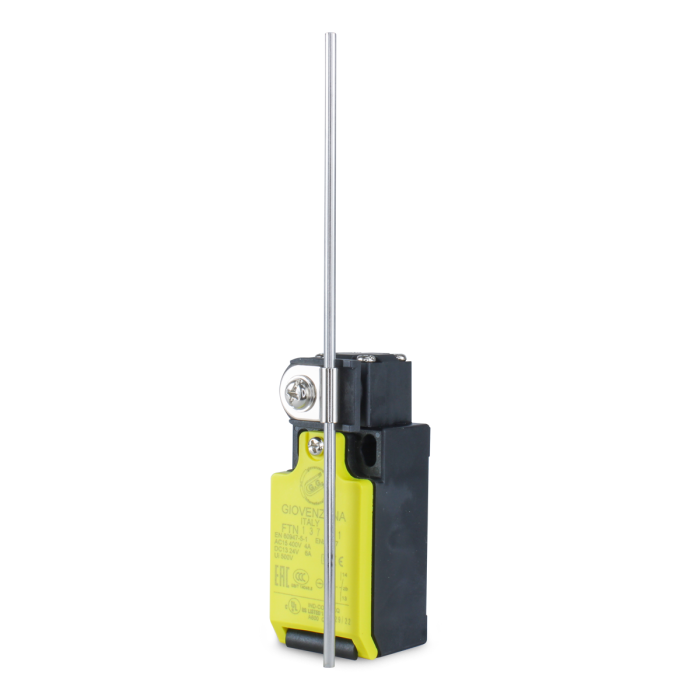

Chave Fim de Curso Alavanca com Haste 1NA 1NF View Tech (FTN)

Chave Fim de Curso Alavanca com Haste PA 1NA 1NF View Tech FTN

As Chaves Fim de Curso, em geral, são dispositivos eletromecânicos, atuados mecanicamente através de forças físicas externas, que fazem o controle on/off de cargas elétricas. As Chaves Fim de Curso determinam a presença ou ausência, passagem, posicionamento e término do curso de um objeto, por isso o nome de “Chave Fim de Curso”. O objetivo da sua utilização, por exemplo, é indicar que um motor ou a estrutura ligada ao seu eixo chegaram ao fim do seu campo de movimento. Contudo, as Chaves Fim de Curso View Tech, da linha FTN, são projetadas para fornecer uma ampla gama de variedades de comutadores (interruptores básicos de ação lenta
ou de ação rápida) e uma variedade de cabeçotes e alavancas de acionamento adequados para aplicações de segurança.

Aplicações: Recomendável para indicar, detectar, limitar ou monitorar cursos de esteiras, movimentos de máquinas (injetoras, prensas mecânicas, máquinas operatrizes, centra de usinagem, controle, segurança do operador e equipamento, etc, otimização e melhoria continua de equipamentos, posições de válvulas, elevadores, sistema de elevação e transporte (talhas, guinchos de coluna, etc) e transmitir ao sistema informações de presente ou ausência, de passagem e posicionamento do fim de curso.

Características Técnicas

SKU: FTN137X11
Modelo: FTN137

Tensão Máxima de Operação: 400V
Corrente Nominal de Operação: 4A
Categoria de Utilização (Recomendável):
AC-15: Controle de pequenas cargas eletromagnéticas (<75VA)

Contatos Auxiliares:
1NA - 1 Contato Normalmente Aberto
1NF - 1 Contato Normalmente Fechado
Atuação dos Contatos: Lenta
Material do Corpo: Fibra de vidro reforçada com PBT aprovada pela UL
Modelo do Atuador: Pistão Metálico com Roldana
Direção da Atuação: Acionamento na Vertical - 1 Direção
Material do Atuador: Metal

Estimativa Vida útil Mecânica: 10.000.000 minutos (1 × 10^7 ciclos / minuto)
Estimativa Vida útil Elétrica: 1.000.000 minutos (150.000 ciclos / minuto)
Terminais de Conexão Elétrica:
Borne com Parafuso para Cabos 0,5 a 1,5mm
Instalação: Através de Parafusos
Grau de proteção: IP67

Dimensões(mm):
Altura – 175
Largura – 31
Profundidade - 31
