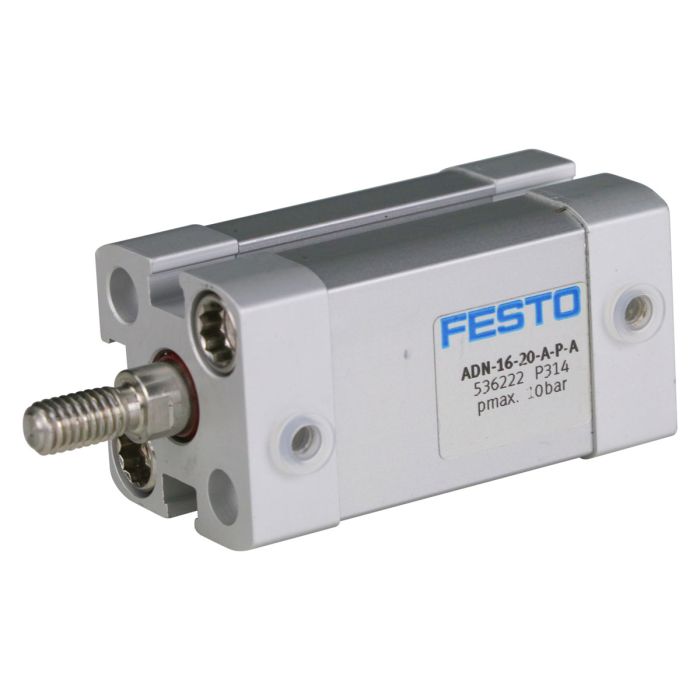

Cilindro Compacto Festo ADN-16-20-A-P-A

Cilindro Compacto Festo ADN-16-20-A-P-A

O Cilindro ou Atuador Pneumático, é um dispositivo usado para converter ar comprimido em um movimento ou força. O Cilindro Pneumático de Dupla Ação utiliza o ar comprimido para mover o cilindro nas duas direções, extensão e retração. Os Cilindros Pneumáticos Festo normalizados são fabricados conforme as principais normas, com camisa perfilada, com opção de detecção e amortecimento regulável nas posições finais. Os Atuadores Pneumáticos Festo oferecem precisão e confiabilidade nos sistemas pneumáticos.

Aplicações: Recomendável para a conversão da energia potencial do ar comprimido em movimento nos sistemas pneumáticos: prensa pneumáticas, funções de avanço e seleção, sistemas de envase de volumes, reposicionamento de mercadorias de uma esteira transportadora para uma unidade de embalagem e etc.

Características Técnicas:

SKU: 536236
Modelo: ADN-16-20-A-P-A

Modo de Operação: Dupla Ação
Fluido de Controle: Ar Comprimido
Pressão de Operação: 1 bar ... 10 bar
Temperatura de Operação: -20 °C ... 80 °C

Distância do Curso (Avanço): 20mm
Diâmetro do Êmbolo: 16mm
Amortecimento:
P: anéis/placas de amortecimento elásticos em ambos os lados.
Força Teórica de Avanço a 6Bar: 121 N
Força Teórica de Retorno a 6Bar: 90 N

Terminação da Haste: M6
Variantes: Haste Simples
Rosca da Haste: Rosca Macho
Material da Haste: Aço de alta liga
Material do Êmbolo (Camisa): Liga de alumínio forjado, anodizado liso
Detecção de posição: Sensor de Proximidade ou Fim de Curso (Não acompanha)
Conexão pneumática: M5

Tipo de fixação:
com orifício de passagem
Com rosca fêmea
Com acessórios
Peso: 0,107kg
Dimensões (mm):
Largura – 29
Altura – 29
Profundidade – 71,70
