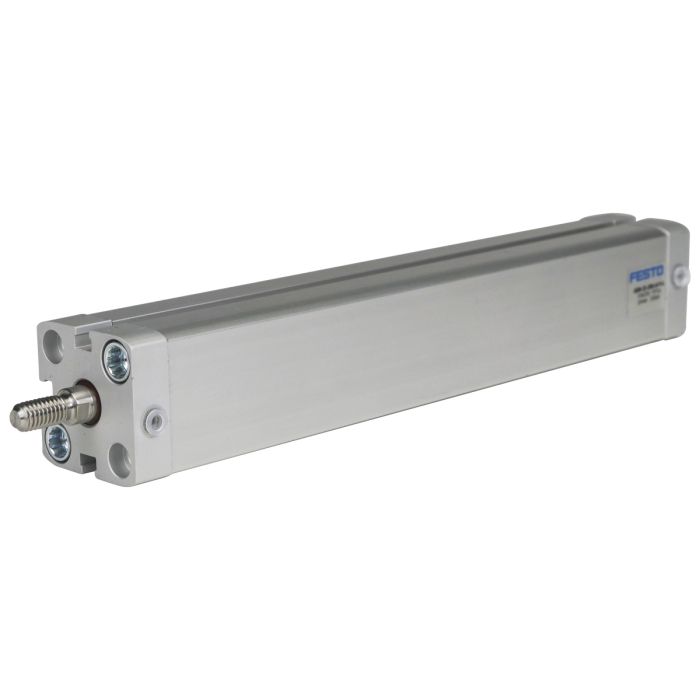

Cilindro Compacto Festo ADN-25-200-A-P-A

Cilindro Compacto Festo ADN-25-200-A-P-A

Um cilindro pneumático confeccionado de acordo com a norma ISO 21287, confeccionado em alumínio e com acabamento anodizado, indicado para as mais diversas aplicações graças a sua versatilidade.
Cilindros da série ADN da Festo são ideais para projetos com restrição de espaço.

Aplicações: Sistemas de ar comprimido

Características Técnicas:

SKU: 536250-200-F
Referência: ADN-25-200-A-P-A
Curso: 200 mm
Diâmetro do êmbolo: 25 mm

Amortecimento: anéis/placas de amortecimento elástico nas posições finais
Posição de instalação: Indiferente
Norma correspondente: ISO 21287
Rosca da haste: Rosca externa
Detecção de posição: para o sensor de proximidade
Pressão operacional: 0,06 a 1 Mpa (0,6 a 10 bar)
Funcionamento: de dupla ação
Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão
Conformidade LABS: VDMA24364-B1

Temperatura ambiente: -40 °C a 120 °C
Força teórica a 6 bar, retorno: 247 N
Força teórica a 6 bar, avanço: 295 N
Cargas móveis com curso de 0 mm: 50 g
Suplemento de massa movida por curso de 10 mm: 6 g
Peso básico com curso de 0 mm: 156 g
Suplemento de peso por curso de 10 mm: 23 g

Tipo de fixação: com orifício de passagem / Com rosca fêmea / Com acessórios
Conexão pneumática: M5
Indicação sobre os materiais: Conformidade RoHS
Material do parafuso de ligação: Aço
Material da tampa: Liga de alumínio anodizado forjada
Material da haste: aço de alta liga
Material da camisa do atuador: Liga de alumínio suavemente anodizada trabalhada

Dimensões (mm):
Largura: 39,5
Altura: 39,5
Comprimento: 260,5

Peso: 0,616 kg
