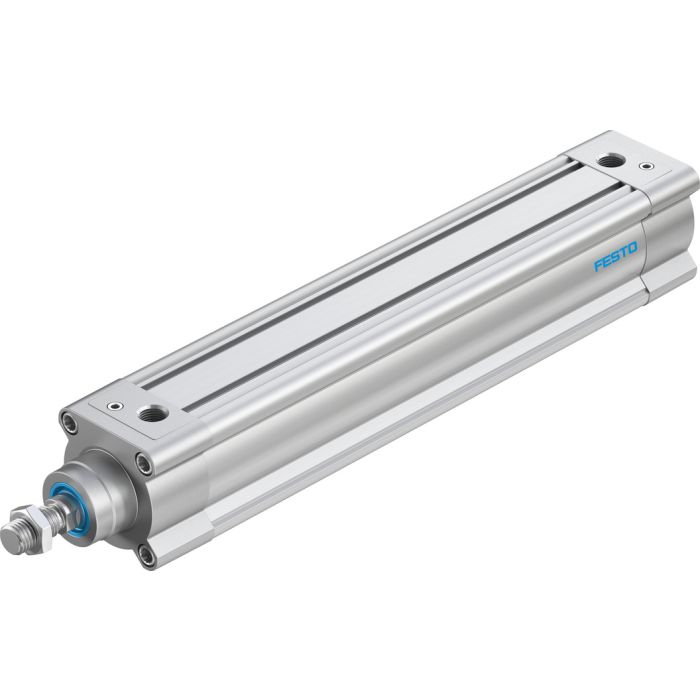

Cilindro Normalizado Festo DSBC-63-300-PPVA-N3

Informações técnicas:

- Curso: 300 mm

- Diâmetro do êmbolo: 63 mm

- Terminação da haste: M16x1,5, com rosca macho

- Amortecimento: amortecimento pneumático, ajustável de ambos os lados, com curso de amortecimento de 22 mm

- Posição de instalação: indiferente

- Norma correspondente: ISO 15552

- Estrutura: êmbolo, haste e tubo perfilado

- Detecção de posição: para o sensor de proximidade

- Símbolo: 00991235

- Variantes: haste simples

- Pressão operacional: 0.04 MPa a 1.2 MPa (0.4 bar a 12 bar)

- Funcionamento: de dupla ação

- Meio de operação: ar comprimido conforme ISO 8573-1:2010 [7:4:4], admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

- Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão

- Conformidade LABS VDMA24364-B1/B2-L

- Temperatura ambiente: -20 oC a 80 oC

- Força de impacto nas posições finais: 1.3 J

Forças:

- Força teórica a 6 bar, retorno: 1682 N

- Força teórica a 6 bar, avanço: 1870 N

Cargas:

- Cargas móveis com curso de 0 mm até 430 g

- Suplemento de massa movida por curso de 10 mm é de 25 g

- Peso básico com curso de 0 mm é de 1740 g

- Suplemento de peso por curso de 10 mm é de 62 g

Tipo de fixação:

Alternativo, com rosca fêmea e conexão pneumática G3/8.

Indicação sobre os materiais:

Conformidade RoHS.

Material da tampa em alumínio fundido e revestido.

Material das vedações do êmbolo em TPE-U(PU).

Material do êmbolo em liga de alumínio.

Material da haste em aço de alta liga.

Material do anel limpador da haste em TPE-U(PU).

Material da vedação do amortecedor em TPE-U(PU).

Material do êmbolo do amortecedor em POM.

Material da camisa do atuador em liga de alumínio forjado e anodizado liso.

Material da porca em aço galvanizado.

Material do mancal em POM.

Material do parafuso de ligação em aço galvanizado.
