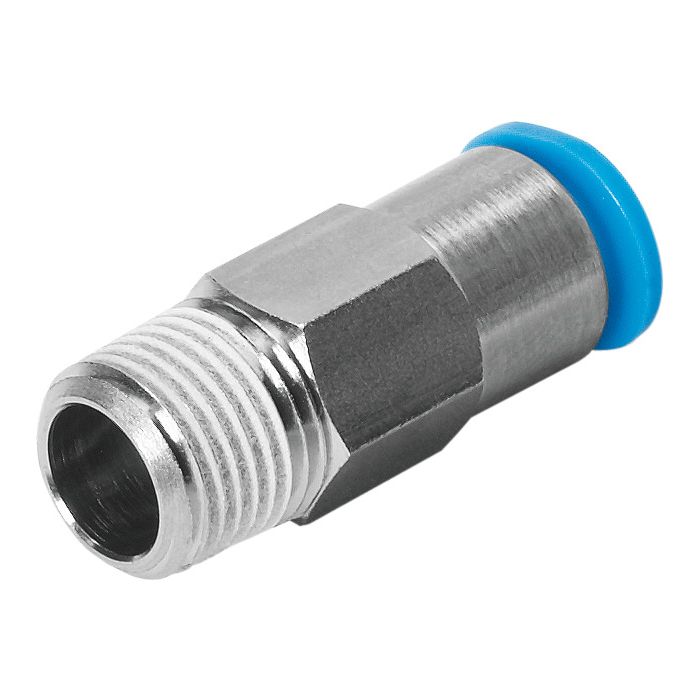

Conexão rápida QSK-1/2-12 Festo

- Informações técnicas:

    - Tamanho: Indefinido

    - Padrão: Formato reto

    - Diâmetro nominal: 6.4 mm

    - Tipo de mangueira admissível:

        - PAN-

        - PAN-MF-

        - PAN-R-

        - PAN-V0-

        - PEN-

        - PFAN-

        - PLN-

        - PTFEN-

        - PUN-

        - PUN-CM-

        - PUN-DUO-

        - PUN-H-

        - PUN-H-DUO-

        - PUN-S-

        - PUN-S-DUO-

        - PUN-V0-

    - Profundidade de inserção da mangueira: 23.5 mm

    - Tipo de vedação no munhão aparafusado: Revestimento

    - Posição de instalação: Indiferente

    - Formato: Formato reto

    - Tamanho do recipiente: 1

- Pressão operacional por toda a faixa de temperatura:

    - 0 MPa ... 0.6 MPa

    - 0 bar ... 6 bar

    - 0 psi ... 87 psi

- Pressão de operação dependente da temperatura:

    - 0.095 MPa ... 1.4 MPa

    - 0.95 bar ... 14 bar

    - 13.775 psi ... 203 psi

- Classificação marítima: Ver certificado

- Meio de operação:

    - Ar comprimido conforme ISO 8573-1:2010 [7:-:-]

- Observação sobre o meio de operação/controle: Funcionamento com lubrificação possível

- Classe de resistência à corrosão KBK: 1 (baixa resistência à corrosão)

- Conformidade LABS: VDMA24364-B1/B2-L

- Temperatura ambiente: De -10 oC até 80 oC

-Torque de aperto nominal:

26 Nm

-Tolerância a torque de aperto nominal:

±20%

-Peso do produto:

65.5 g

-Tipo de fixação:

Sextavado externo SW21

-Conexão pneumática1:

Rosca macho R1/2

-Conexão pneumática2:

Para tubo flexível com Ø externo de12 mm

-Cor anel de desengate:

Azul

Indicação sobre os materiais:

-Conformidade RoHS

-Material corpo:

Latão, niquelado

-Material do anel de desengate:

POM

-Material de vedação do tubo flexível:

NBR

-Material braçadeira:

Aço inoxidável de alta liga
