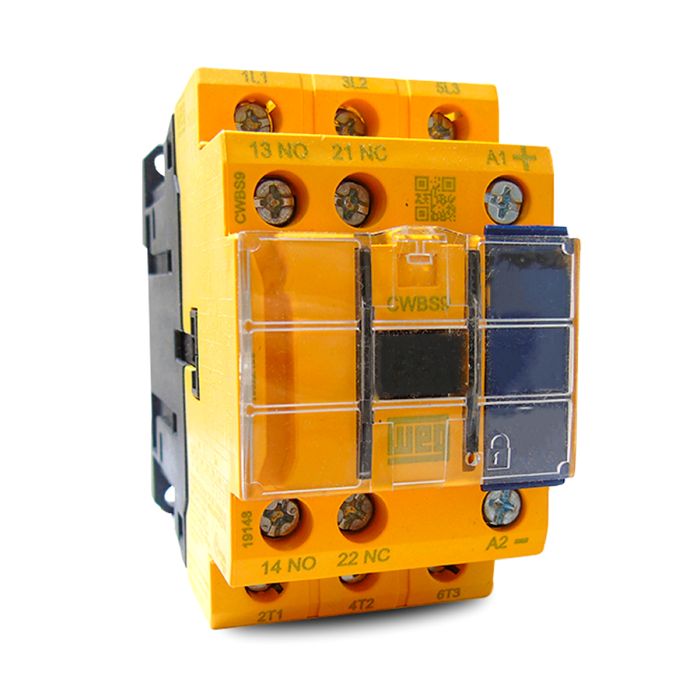

Contator de Segurança Weg 24Vcc 9A Tripolar 1NA 1NF CWBS

Contator de Segurança Weg 24Vcc 9A Tripolar 1NA 1NF CWBS

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, além de ser produzida com alto nível de tecnologia em seu desempenho, a linha de Contatores Weg para aplicações de segurança CWBS, é equipada com contatos mecanicamente conectados, contatos espelho, capa de proteção contra acionamento manual, características que proporcionam a adequada operação dos circuitos de segurança de máquinas e equipamentos que necessitam operar em conformidade com normas internacionais de segurança, incluindo a norma brasileira para segurança de máquinas (NR12).

Aplicações: Recomendável para o acionamento, em conformidade com as prescrições da NR12, de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas:

SKU: 13522438
Modelo: CWBS9-11-30C03
Tensão da BOBINA: 24Vcc (Tensão em Corrente Continua)
Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V
Correntes de Emprego nos CONTATOS PRINCIPAIS (AC-3):
220V - 9A
380V - 9A
440V - 9A
500V - 9A
690V - 7A

Categoria de Utilização (Recomendável):
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3
Números de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Contatos Mecanicamente Conectados: Combinação de contatos auxiliares normalmente abertos (NA) e contatos auxiliares normalmente fechados (NF) projetada de modo que não possam estar simultaneamente na posição fechada ou aberta
Contatos Espelhos: Aplicável aos contatos auxiliares mecanicamente conectados aos contatos principais. Quando a bobina do contator estiver energizada, os contatos principais estarão fechados e ao mesmo tempo os contatos auxiliares (NF) estarão abertos

Grau de proteção:
Terminais Principais - IP10
Contato Auxiliares - IP20
Fixação: Trilho DIN 35mm ou Parafusos

Peso Aproximado: 408g
Dimensões(mm):
Largura: 45
Altura: 78,4
Profundidade: 98,3
