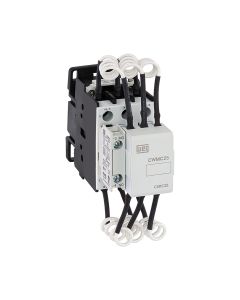

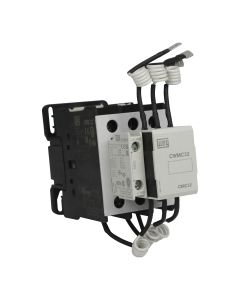

Contator Weg 380V 18A Tripolar 1NA CWMC para Capacitor

Contator Para Capacitor Weg CWMC 380VCA 22A 1NA 0NF CWMC18 10

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Entretanto, os Contatores para Manobra de Capacitores Weg, Linha CWMC, proporcionam a melhor solução para o chaveamento de capacitores para correção do fator de potência. Os contatores CWMC possuem resistores de pré-carga que limitam as correntes de in-rush quando os capacitores são manobrados.

INFORMAÇÕES TÉCNICAS

Código: 12615600

Modelo: CWMC18-10-30X41

Tensão/Frequência da BOBINA:

380VCA (Tensão em Corrente Alternada) / 60Hz

325VCA (Tensão em Corrente Alternada) / 50Hz

Estimativa Vida Mecânica BOBINA: 1.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Corrente Nominal nos CONTATOS PRINCIPAIS: 22A

Potência Reativa de Emprego:

220V/230V - 8kVAr

380V/415V - 15kVAr

440V - 16kVAr

480V - 17kVAr

660/690V - 25kVAr

Categoria de Utilização (Recomendável):

AC-6b: Manobra de banco de capacitores trifásicos, que tenham correntes (calculadas) de curto-circuito (Ik ≤ 15kA)

Número de Contatos Principais: 3

Números de Contatos Auxiliares Integrados:

1NA – 1 contato normalmente aberto

0NF – 0 contatos normalmente fechados

Grau de proteção:

Terminais Principais: IP10

Contatos Auxiliares: IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 55

Altura - 125

Profundidade - 140

APLICAÇÕES:

Recomendável para a manobra em banco de capacitores.
