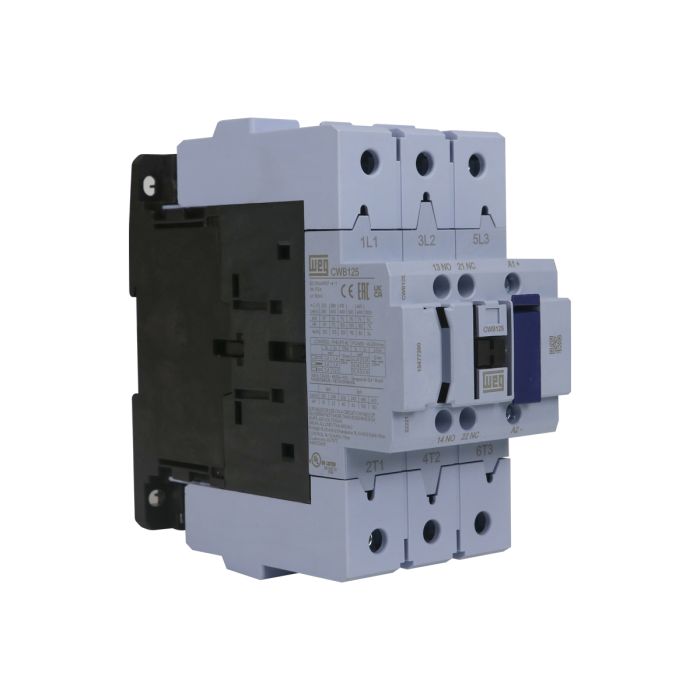

Contator Weg 24-60Vca/Vcc 125A Tripolar 1NA 1NF CWB

Contator de Segurança Weg 24Vca 12A Tripolar 1NA 1NF CWBS

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, a linha de Contatores Weg CWB, foi produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos, desse modo, os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.

Aplicações: Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas:

SKU: 15477390
Modelo: CWB125-11-30E04

Tensão/Frequência da BOBINA:
24-60VCA (Tensão em Corrente Alternada) – 50/60Hz
24-60VCC (Tensão em Corrente Continua)
Estimativa Vida Mecânica BOBINA: 10.000000 Manobras
Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:
220V - 125A
380V - 125A
440V - 125A
500V - 110A
690V - 80A

Categoria de Utilização (Recomendável):
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Corrente por Categoria:
AC-1: 175A
AC-3: 125A
AC-4: 65A

Número de Contatos Principais: 3
Números de Contatos Auxiliares:
1NA – 1 contatos normalmente aberto
1NF – 1 contatos normalmente fechado

Grau de proteção:
Terminais Principais – IP10
Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos
Peso Aproximado: 1,66kg

Dimensões (mm):
Largura – 72
Altura – 148,6
Profundidade – 144,5
