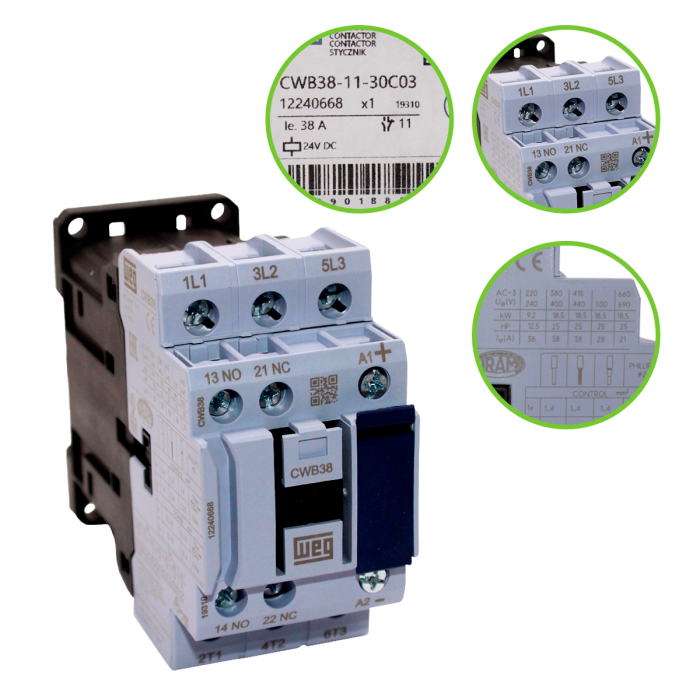

Contator Weg 24Vcc 38A 1NA 1NF Tripolar CWB38-11-30C03 EP

Contator Weg CWB 24VCA 38A 1NA 1NF Tripolar CWB38 11 30C03

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, a linha de Contatores Weg CWB, foi produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos, desse modo, os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.

INFORMAÇÕES TÉCNICAS

Código: 12240668

Modelo: CWB38-11-30C03

Tensão da BOBINA: 24VCC (Tensão em Corrente Continua)

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

440V – 38A

500V – 28,5A

690V – 21A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Números de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 45

Altura – 85

Profundidade – 102,2

APLICAÇÕES:

Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
