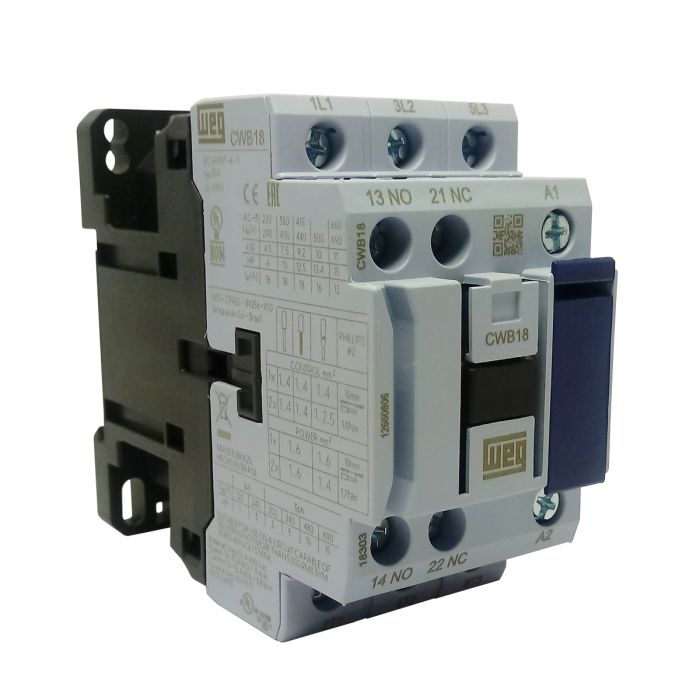

Contator Weg 24Vca 18A Tripolar 1NA 1NF CWB18-11-30D02

Contator Weg CWB 24VCA 18A 3NA 0NF Tripolar CWB18 11 30D02

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, a linha de Contatores Weg CWB, foi produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos, desse modo, os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.

INFORMAÇÕES TÉCNICAS

Código: 12660806

Modelo: CWB18-11-30D02

Tensão da BOBINA:

24VCA (Tensão em Corrente Alternada) – 50/60Hz

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

440V - 18A

500V – 15,8A

690V – 12,8A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Números de Contatos Auxiliares:

3NA – 3 contatos normalmente aberto

0NF – 0 contato normalmente fechado

Grau de proteção:

Terminais Principais - IP10

Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 45

Altura – 78,4

Profundidade – 89,5

APLICAÇÕES:

Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
