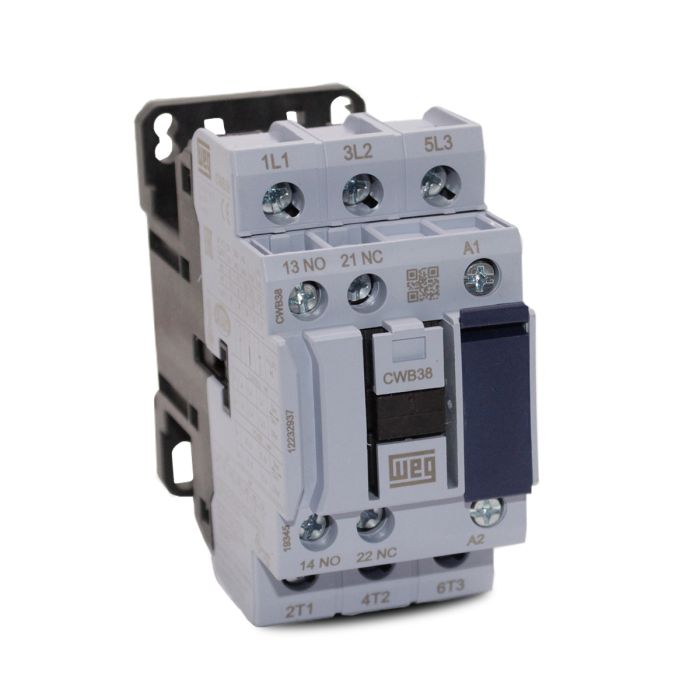

Contator Weg 24Vca 38A Tripolar 1NA 1NF CWB38-11-30D02

Contator Weg CWB 24V 38A 1NA 1NF Tripolar CWB38 11 30D02

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, a linha de Contatores Weg CWB, foi produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos, desse modo, os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.

INFORMAÇÕES TÉCNICAS

Código: 12232937
Modelo: CWB38-11-30D02

Tensão/Frequência da BOBINA:
24VCA (Tensão em Corrente Alternada)-50/60Hz

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:
440V – 38A
500V – 28,5A
690V – 21A

Categoria de Utilização (Recomendável):
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar.

Número de Contatos Principais: 3

Números de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado

Grau de proteção:
Terminais Principais – IP10
Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):
Largura - 45
Altura – 85
Profundidade – 102,2

APLICAÇÕES:
Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
