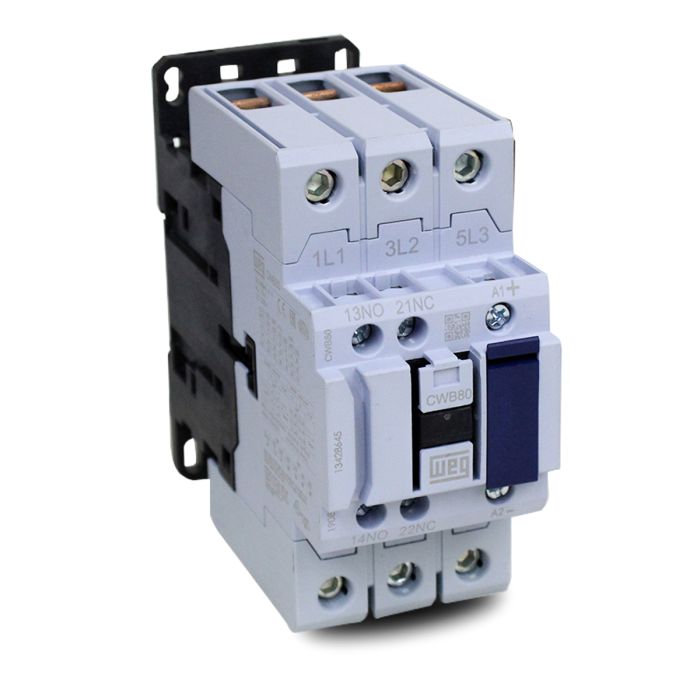

Contator Weg CWB 24VCC 80A 1NA 1NF Tripolar CWB80 11 30C03
Contator Weg CWB 24VCC 80A 1NA 1NF Tripolar CWB80 11 30C03
Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, a linha de Contatores Weg CWB, foi produzida através de resultados obtidos pela análise de softwares de modelagem para simulação de sistemas eletromagnéticos e eletromecânicos, desse modo, os contatos elétricos dos contatores CWB são fabricados com ligas especiais de prata, que asseguram excelente condutividade elétrica e alta confiabilidade de contato. Durante a operação, os contatos de abertura dupla e as câmaras de extinção garantem a rápida extinção do arco e uma elevada resistência contra os efeitos de desgaste do arco elétrico, e consequentemente, uma longa vida elétrica.
INFORMAÇÕES TÉCNICAS
Código: 13428645
Modelo: CWB80-11-30C03
Tensão da BOBINA: 24VCC (Tensão em Corrente Continua)
Estimativa Vida Mecânica BOBINA: 6.000000 Manobras
Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V
Correntes de Emprego nos CONTATOS PRINCIPAIS:
440V - 80A
500V - 75A
690V – 50A
Categoria de Utilização (Recomendável):
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar
Número de Contatos Principais: 3
Números de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado
Grau de proteção:
Terminais Principais - IP10
Contato Auxiliares - IP20
Fixação: Trilho DIN 35mm ou Parafusos
Dimensões(mm):
Largura - 45
Altura - 85
Profundidade - 93
APLICAÇÕES:
Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Marca | WEG |
---|---|
Corrente | 80A |
Entrada / Saída | 1NA + 1NF |
Família | CWB |
Polos | Tripolar |
Tensão | 24Vcc |
Tipos | Partida e Proteção de Motores |
