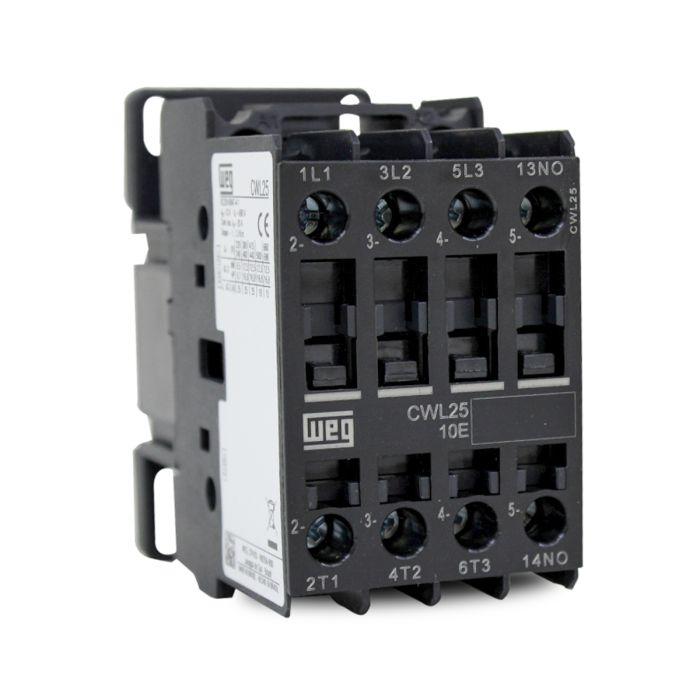

Contator Weg CWL 220VCA 25A 1NA 0NF Tripolar CWL25 10 30D23



Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Por sua vez, os Contatores Weg, da linha CWL, foram desenvolvidos para atender com eficiência e qualidade as funções essenciais para partida de motores em aplicações leves, os componentes dessa linha possuem a performance na medida exata com desempenho e preço otimizado com um excelente custo-benefício.



INFORMAÇÕES TÉCNICAS



Código: 14011653

Modelo: CWL25-10-30D23

Tensão/Frequência da BOBINA:

220VCA (Tensão em Corrente Alternada) / 60Hz



220VCA (Tensão em Corrente Alternada) /50Hz



Estimativa Vida Mecânica BOBINA: 8.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 25A

380V - 25A

440V - 25A

500V - 19A

690V - 15A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Número de Contatos Auxiliares (Integrados):

1NA - 1 contato normalmente aberto

0NF - 0 contatos normalmente fechados

Grau de proteção:

Terminais Principais - IP20

Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos



Dimensões(mm):

Largura - 45

Altura - 81

Profundidade (considerando blocos de contato) - 87



APLICAÇÕES:



Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
