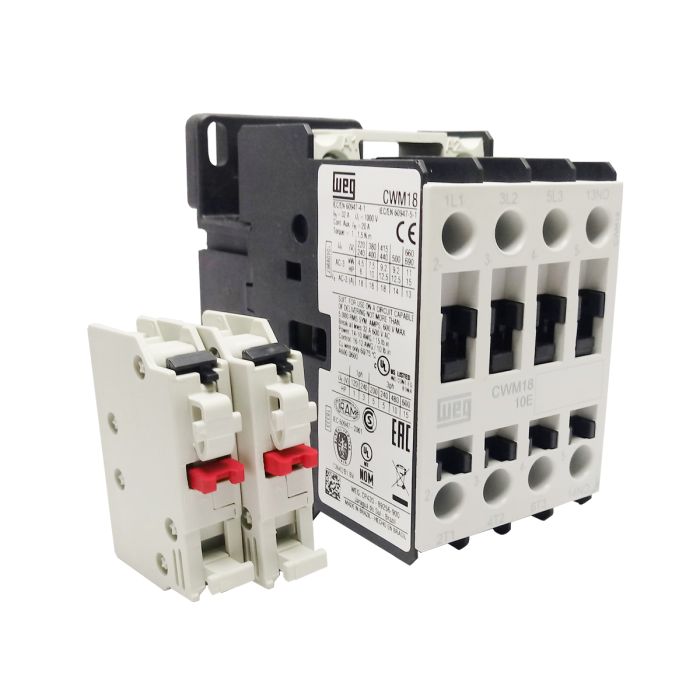

Contator Weg 220V 18A Tripolar 2NA 2NF CWM18-22-30V26

Contator Weg 220V 18A Tripolar 2NA 2NF CWM18-22-30V26

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Contudo, o Contator Modular permite que essa vantagem do controle remoto de cargas seja utilizada em prédios comerciais e residenciais, a linha de Contatores Weg CWM oferece versatilidade nos acionamentos de cargas elétricas.

Aplicações: Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas

SKU: 10409967

Modelo: CWM18-22-30V26

Tensão/Frequência da BOBINA:

220VCA (Tensão em Corrente Alternada)-60Hz

190VCA (Tensão em Corrente Alternada)-50Hz

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 18A

380V - 18A

440V - 18A

500V - 14A

690V - 13A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Número de Contatos Auxiliares (Integrados):

1NA – 1 contato normalmente aberto

Incluso bloco de Contatos Auxiliares (Separados):

BCXMF10 - 1 contato normalmente aberto

BCXMF01 - 2 contatos normalmente fechados

Grau de proteção:

Terminais Principais - IP20

Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 45

Altura - 81

Profundidade (considerando blocos de contato) - 107
