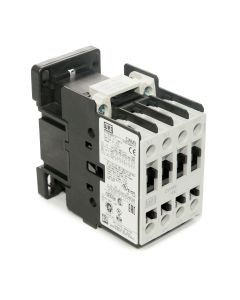

Contator Weg 24Vca 12A Tripolar 2NA 2NF CWM12 22 30V04

Contator Weg CWM 24VCA 12A 2NA 2NF Modular CWM12 22 30V04

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Contudo, o Contator Modular permite que essa vantagem do controle remoto de cargas seja utilizada em prédios comerciais e residenciais, a linha de Contatores Weg CWM oferece versatilidade nos acionamentos de cargas elétricas.

INFORMAÇÕES TÉCNICAS

Código: 10071547

Modelo: CWM12-22-30V04

Tensão/Frequência da BOBINA:

24VCA (Tensão em Corrente Alternada) / 60Hz

20VCA (Tensão em Corrente Alternada) / 50Hz

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 12A

380V - 12A

440V - 12A

500V - 10,5A

690V - 9A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Número de Contatos Auxiliares (Integrados):

1NA – 1 contato normalmente aberto

Incluso Bloco de Contatos Auxiliares (Separados):

BCXMF10 – 1 contato normalmente aberto

BCXMF01 – 2 contatos normalmente fechados

Grau de proteção:

Terminais Principais – IP20

Contato Auxiliares – IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 45

Altura - 81

Profundidade (considerando bloco de contatos) - 116

APLICAÇÕES:

Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
