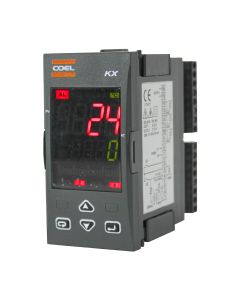

Controlador de Rampa e Patamar Coel K32 220V K32P HCRRR

Controlador de Rampa e Patamar Coel K32 220V K32P HCRRR

O Controlador de temperatura é um dispositivo aplicado para manter uma temperatura desejada em um valor específico. O Controlador de Temperatura Coel, da linha K32P, é um dispositivo versátil e de fácil programação, recomendável para aplicações de fornos industriais, estufas, máquinas seladoras e sistemas que necessitam de controle em alta temperatura. Este modelo de controlador possui a opção de controle por rampa e patamar, característica que permite a parametrização de vários valores de setpoints e variações de temperatura, conforme tempos pré-estabelecido, além de permitir funções de temporização e a opção do controle por comunicação serial TTL 232.

Aplicações: Autoclaves / Corte / Embaladoras / Estufas / Fornos / Fundição / Laboratórios / Máquinas de Calçados / Prensas / Prensas Térmicas / Secadores / Seladoras / Solda / Sopradoras / Tratamento Térmico / Túnel de Encolhimento / VacuumForming / Vulcanizadoras.

Características Técnicas:

Código: K32PHCRRRP

Modelo: K32P-HCRRRP

Tensão de Alimentação: 100VCA a 240VCA

Sensor não Incluso

Sensores Compatíveis:

Termopar Tipo J (Range/Alcance: - 40 a 1000°C)

Termopar Tipo K (Range/Alcance: - 270 a 1370°C)

Termopar Tipo S (Range/Alcance: - 50 a 1760°C)

Termopar Tipo R (Range/Alcance: - 50 a 1760°C)

Termopar Tipo T (Range/Alcance: - 270 a 400°C)

PT100 (Range/Alcance: - 200 a 850°C)

Entradas:

Digitais: 2 entradas – DI1 e DI2

DI1 – 5VCC / 0,5mA

DI2 – 5VCC / 0,5mA

Para Sensores: 3 entradas

Entrada Sinal Linear(mV):

1 entrada - 0 a 60mV

Saída 1 - Relé (OUT1):

1NAF - 1 Contato Normalmente Aberto ou Fechado

Tensão de Emprego Saida Relé: 250VCA

Máxima Corrente de Operação (Carga Resistiva): 8A

Máxima Corrente de Operação (Carga Indutiva): 4A

Vida Útil dos Reles (Mecânica): 1.000.000 operações

Saída 2 - Relé (OUT2):

1NAF - 1 Contato Normalmente Aberto ou Fechado

Tensão de Emprego Saida Relé: 250VCA

Máxima Corrente de Operação (Carga Resistiva): 8A

Máxima Corrente de Operação (Carga Indutiva): 4A

Vida Útil dos Reles (Mecânica): 1.000.000 operações

Saída 3 - Relé (OUT3):

1NA - 1 Contato Normalmente Aberto

Tensão de Emprego Saida Relé: 250VCA

Máxima Corrente de Operação (Carga Resistiva): 8A

Máxima Corrente de Operação (Carga Indutiva): 4A

Vida Útil dos Reles (Mecânica): 1.000.000 operações

Modos de Controle:

Controle On/Off e PID

Função de Temporização Incluso

Função Rampa/Patamar: 4 Rampas e 4 Patamares

Protocolo de Comunicação Serial Conexão: TTL 232

Display: 2 com 4 digitos cada

Terminais de Conexão Elétrica:

Borne com Parafuso para Cabos 0,25 a 2,5mm

Instalação: Porta do Painel

Grau de Proteção:

Frontal: IP65 (com guarnição)

Bloco de Terminais: IP20

Dimensões (mm):

Largura – 78

Altura – 33

Profundidade – 75,5

Abertura do Painel (mm):

Largura – 71,06

Altura – 29,05

Peso aproximado: 180g.
