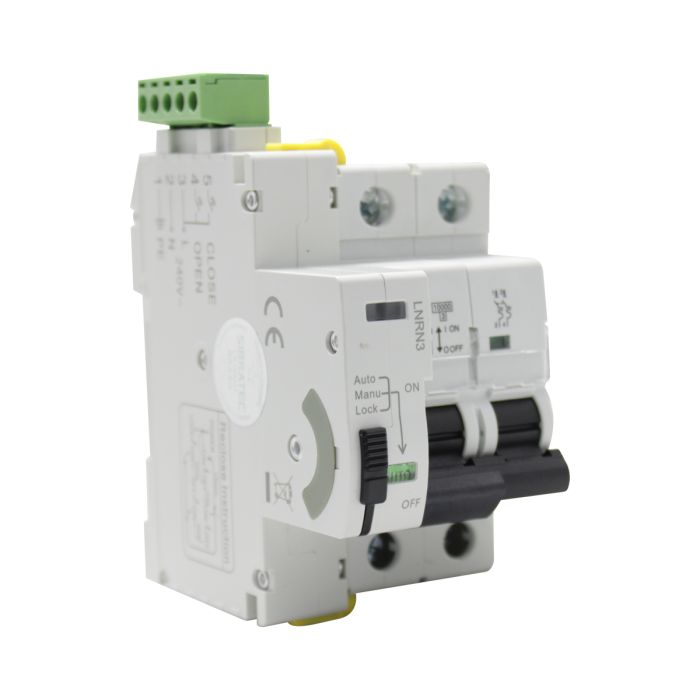

Os Disjuntores, em geral, são dispositivos que fazem o seccionamento e proteção de equipamentos contra curtos circuitos e sobrecargas de longa duração. Além disso, os Disjuntores com Rearme Automático Sibratec, da linha LNR3-2, asseguram o rearme automático do dispositivo de proteção associado após o desligamento, proporcionando o aumento da disponibilidade em instalações sem supervisão, isoladas, com difícil acesso e que exijam elevada disponibilidade, por exemplo: telefonia móvel, autoestradas, estações de bombeamento, aeroportos, estradas de ferro, estações meteorológicas, estações de serviço, caixas eletrônicos, iluminação pública, e isto devido à retorno à operação sem intervenção manual em caso de curtos-circuitos ou sobrecargas de longa duração. O Dispositivo Religador, integrado ao Disjuntor, tenta rearmar o circuito por 3 vezes, depois das tentativas ele se auto bloqueia na condição desarmado, sendo necessário a intervenção manual.



INFORMAÇÕES TÉCNICAS



Código: CCA10785

Modelo: LNR3-2



Disjuntor:

Tensão Máxima de Operação: 415V

Corrente Nominal de Operação: 63A

Capacidade máxima de curto-circuito:

127V – 10kA

220V – 10kA

230V – 10kA

400V – 10kA

415V – 10kA

Curva de Disparo:

Curva C - Disparo instantâneo para correntes entre 5 a 10 vezes da corrente nominal

Número de Polos: 2



Religador Automático:

Modos de Operação:

Auto: Nesta posição o religador está na condição de trabalho de auto-religamento em caso de sobrecarga ou curto circuito. Ou via comando externo nos terminais 4 e 5.



Manu: Nesta posição o religador está na condição de operação manual. Em caso de desarme, ele não faz a operação de religação automática.



Lock: Nesta posição o religador não atua mais, nem automaticamente e nem manualmente. Para desbloqueá-lo é necessário fazer a operação citada no item anterior.



Temporização do Rearme:

No modo Auto se o dispositivo estiver desligado (aberto), irá rearmar após 10 segundos. Se após a primeira tentativa de rearme, ele desarmar, irá tentar novamente depois de 60 segundos. Se após o segundo rearme, ele desarmar novamente, irá tentar novamente depois de 300 segundos. Se após a terceira tentativa de rearme, ele desarmar, as tentativas serão cessadas e o circuito ficará desligado em definitivo.

Indicador de Visual de Estado:

Verde Contínuo: operação de trabalho  normal

Vermelho Intermitente: em condição de auto rearme

Vermelho Continuo: bloqueado, necessário rearme manual

Terminais de Conexão Elétrica:

Terminal 5 - armar remoto

Terminal 4 - desarmar remoto

Terminal 3 - condutor fase

Terminal 2 - condutor neutro

Terminal 1 - condutor terra



Estimativa Vida Mecânica: <10.000 Manobras

Grau de proteção: IP20

Fixação: Trilho DIN 35mm



Dimensões(mm):

Largura - 53,6

Altura - 105,3

Profundidade - 82,1



APLICAÇÕES:



Recomendável para proteção térmica e magnética de circuitos elétricos em instalações sem supervisão.
