Disjuntor Caixa Moldada Weg 30A Tripolar com Bloco 1NAF

Disjuntor Caixa Moldada Weg 30A Tripolar com Bloco de Contato Auxiliar 1NAF

Os disjuntores de caixa moldada são dispositivos que fazem a proteção de equipamentos contra curtos circuitos e sobrecargas de longa duração, tem como maior característica sua robustez, que proporciona maior capacidade de corrente de curto circuito comparado aos demais dispositivos.
O bloco de contato auxiliar é uma tecnologia empregada para diagnostico de status do disjuntor, de forma que através do seu emprego, é possível de forma mais eficaz diagnosticar defeito na parte do circuito em que o disjuntor está sendo utilizado como proteção, por exemplo através de comando elétrico com sinalização luminosa.

Aplicação: Proteção térmica e magnética de circuitos elétricos de distribuição com possibilidade do usuário acoplar um circuito de identificação do status do disjuntor (armado ou desarmado) visual e/ou sonoro, por meio do bloco auxiliar reversível que acompanha o kit.

Características Técnicas:

SKU: 12775087-12775001
Tipo: Kit
Estrutura:

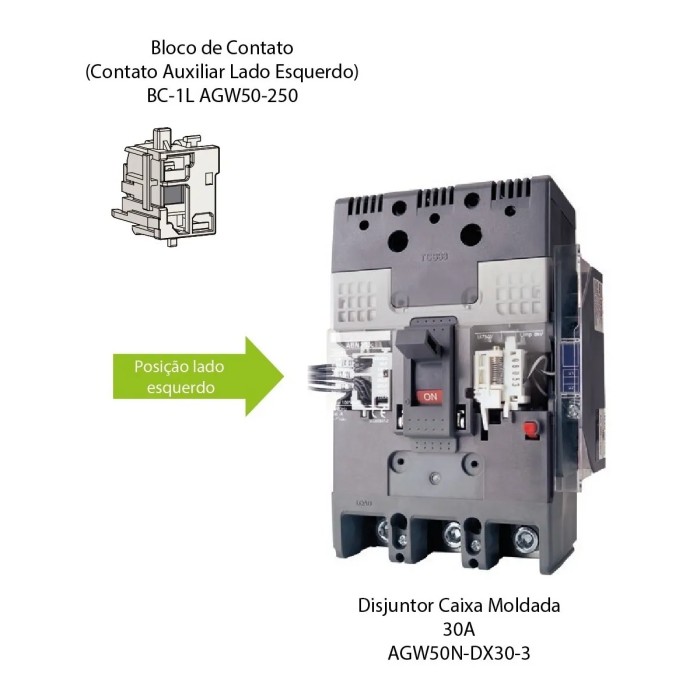

1 Disjuntor Caixa Moldada Weg 30A Tripolar AGW 50N 18kA
1 Bloco de Contato Auxiliar Esquerdo Weg 1NAF para Disjuntor AGW50 a AGW250

Dados do Disjuntor:
Referência: AGW50N-DX30-3
Contatos Principais: Tripolar (3 polos)
Corrente Nominal Máxima (In): 30 A
Capacidade máxima de curto-circuito:
220 V – 30 kA
380 V – 18 kA
415 V – 14 kA
480 V – 7,5 kA
500 V – 7,5 kA
690 V – 2,5 kA
Proteção Térmica: Fixa
Proteção Magnética: Fixa

Dados do Bloco de Contato Auxiliar 1NAF:
Referência: BC-1L AGW50-250
Contato Auxiliar: 1 NAF - contato reversível normalmente aberto (NA) /normalmente fechado (NF)
Lado de Instalação: Esquerdo
Tipo de detecção: Mudança de status do disjuntor
On: Contato auxiliar AXc1 chaveado para Axa1
Off ou Trip: Contato auxiliar AXc1 chaveado para Axb1
Compatibilidade: Disjuntores Caixa Moldada Weg AGW50 a AGW250
