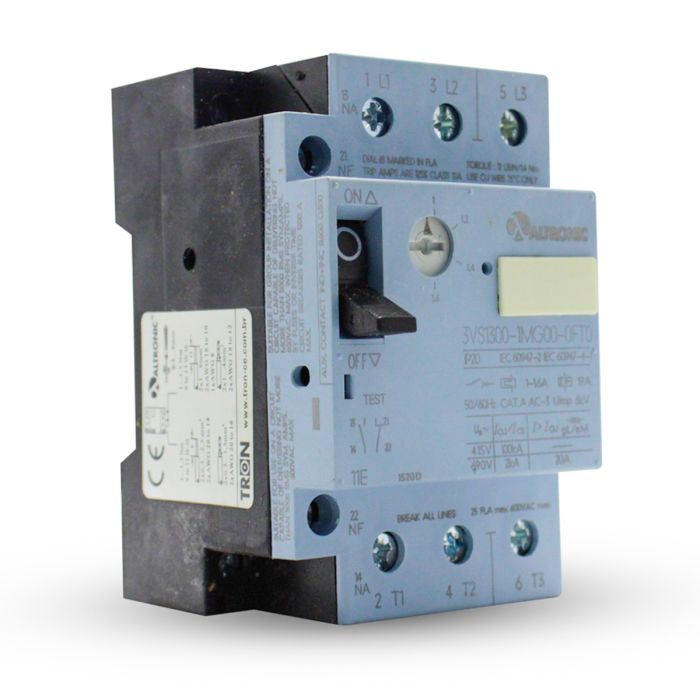

Disjuntor Motor de 1A a 1,6A Tripolar 1NA+1NF Altronic 3VS13

Disjuntor Motor de 1A a 1,6A Tripolar Altronic 3VS13



O Disjuntor Motor é um dispositivo que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas. O Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco-elétrico formado no momento da abertura do disjuntor, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena.



Os Disjuntores Motores Altronic, da linha 3VS16, oferece alta tecnologia, suportando curto circuitos fixos no valor de 12 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.



Aplicações: Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em motores como bombas, ventiladores e compressores.





Características Técnicas:



SKU: 43VS131MG ou (93VS131MG)

Modelo: 3VS1300-1MG00



Tensão Máxima de Operação: 690V

Corrente Nominal de Operação: 1,6A

Faixa de Ajuste da Corrente de Operação: 1 a 1,6A

Número de Polos Principais: 3

Capacidade de disparo instantâneo (Curva Fixa): 19A



Capacidade máxima de curto-circuito:

220V – 100kA

380V – 100kA

440V – 100kA

500V – 100kA

690V – 2kA





Categoria de Utilização Para Partidas de Motores Elétricos: AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar



Contatos Auxiliares:

1NA - 1 Contato Normalmente Aberto

1NF - 1 Contato Normalmente Fechado



Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)

Grau de proteção: IP20

Fixação: Trilho DIN 35mm



Dimensões(mm):

Largura - 54

Altura - 85



Profundidade – 72,5
