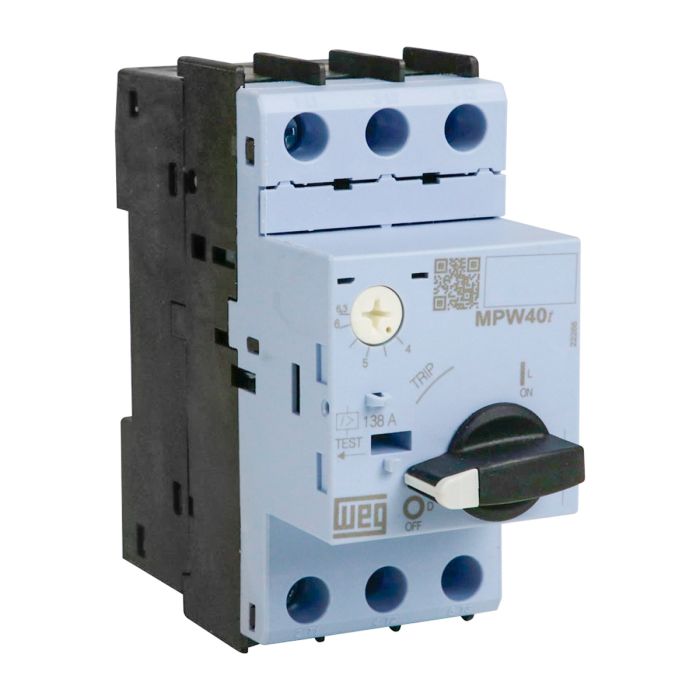

Disjuntor Motor Weg MPW de 4A a 6,3A Tripolar MPW40t

Disjuntor Motor Weg MPW de 4A a 6,3A Tripolar MPW40t

O Disjuntor Motor é um dispositivo que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas, reunindo as funções de disjuntor caixa moldada/fusível e rele de sobrecarga em um único produto.
A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção. Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena.
Oferecem alta tecnologia, suportando sobrecargas e correntes de curto circuito fixos de até 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.

Aplicação: Recomendável para motores industriais com rotor tipo “gaiola de esquilo” como bombas, ventiladores e compressores.

Características Técnicas:

SKU: 12428365
Modelo: MPW40t-3-D063
Tensão Máxima de Operação: 690V
Corrente Nominal de Operação In: 6,3A
Faixa de Ajuste da Corrente de Operação: 4A até 6,3A
Capacidade de disparo instantâneo Im (13 x In): 119,7A
Número de polos: 3 (tripolar)

Classe de Disparo Térmico (Recomendável): Classe 10 - motores com partidas de até 10 segundos

Tensão de Aplicação / Potência do Motor Compatível:
220Vca até 240Vca / 1,5CV
380Vca até 415Vca / 3CV
440Vca até 480Vca / 4CV

Capacidade máxima de curto-circuito Icu e Ics:
220Vca até 230Vca – 100kA
380Vca até 415Vca – 100kA
440Vca – 100kA
460Vca até 500Vca – 100kA
630Vca até 690Vca – 8kA

Sensibilidade Contra Falta de Fase: Quando dois polos do Disjuntor Motor possuírem sobrecargas de 15%, e um dos polos zero de corrente, o mesmo deverá desarmar em menos de 2 horas

Categoria de Utilização Para Partidas de Motores Elétricos:
AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)

Grau de proteção: IP20

Estimativa Vida Elétrica: 100.000 Manobras

Fixação: Trilho DIN 35mm

Dimensões (mm):
Largura – 45
Altura – 97
Profundidade - 98

Peso: 0,360Kg
