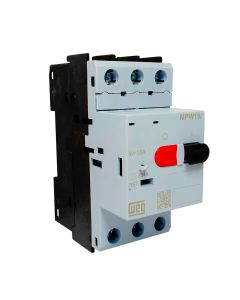

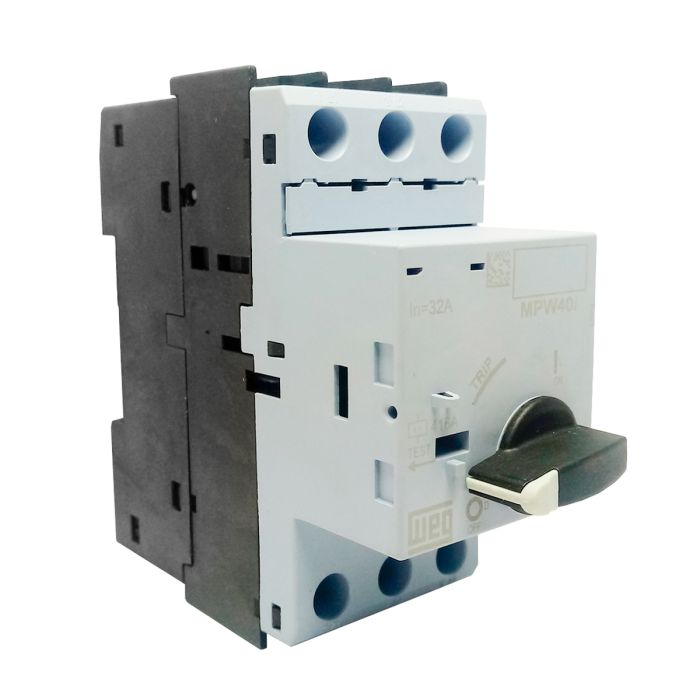

Disjuntor Motor Weg MPW 32A Tripolar MPW40i

Disjuntor Motor Weg MPW 32A Tripolar MPW40I

O Disjuntor Motor é um dispositivo que faz o seccionamento e a proteção de motores elétricos contra curto circuito. A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito da alimentação do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção. Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena. Contudo, os Disjuntores Motores Weg, da linha MPW, oferece alta tecnologia, suportando curto circuitos fixos no valor de 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.

Aplicações: Recomendável para o seccionamento proteção contra curto circuitos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas

SKU: 12428183

Modelo: MPW40i-3-U032

Tensão Máxima de Operação: 690V

Corrente Nominal de Operação: 32A

Capacidade máxima de curto-circuito:

220V – 100kA

380V – 50kA

440V – 25kA

500V – 10kA

690V – 5kA

Capacidade de disparo instantâneo (Curva Fixa): 416A

Categoria de Utilização Para Partidas de Motores Elétricos:

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de polos: 3

Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)

Para o Disjuntor Motor Magnético é necessário a utilização de um dispositivo de proteção contra sobrecarga classe 10

Grau de proteção: IP20

Estimativa Vida Elétrica: 100.000 Manobras

Fixação: Trilho DIN 35mm

Dimensões (mm):

Largura - 45

Altura - 97

Profundidade - 98
