Description

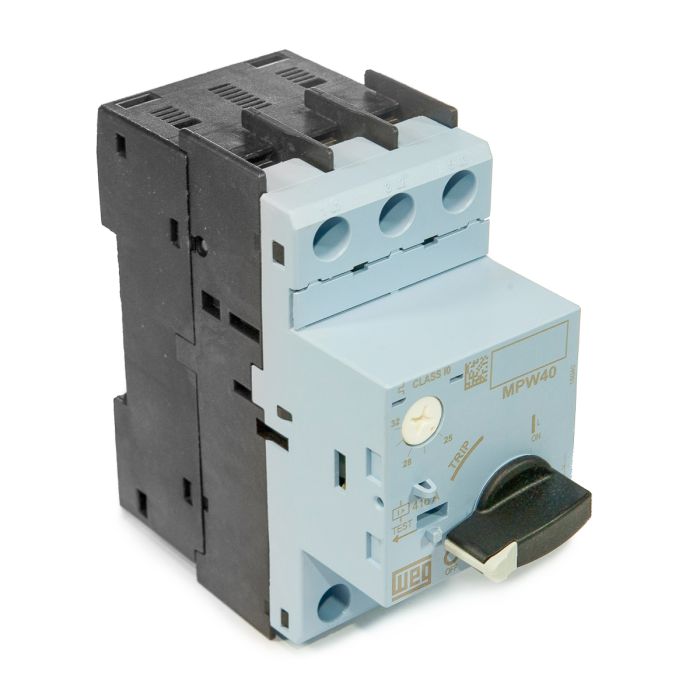

Disjuntor Motor Weg MPW de 25A a 32A Tripolar MPW40



O Disjuntor Motor é um dispositivo que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas. A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção. Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena. Contudo, os Disjuntores Motores Weg, da linha MPW, oferece alta tecnologia, suportando curto circuitos fixos no valor de 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.



INFORMAÇÕES TÉCNICAS



Código: 12428131

Modelo: MPW40-3-U032

Tensão Máxima de Operação: 690V

Corrente Nominal de Operação: 32A

Faixa de Ajuste da Corrente de Operação: 25-32A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Capacidade máxima de curto-circuito:

220V – 100kA

380V – 50kA

440V – 25kA

500V – 10kA

690V – 5kA

Capacidade de disparo instantâneo (Curva Fixa):416A

Sensibilidade Contra Falta de Fase:

Quando dois polos do Disjuntor Motor possuírem sobrecargas de 15%, e um dos polos zero de corrente, o mesmo deverá desarmar em menos de 2 horas

Categoria de Utilização Para Partidas de Motores Elétricos:

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de polos: 3

Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)



Grau de proteção: IP20

Estimativa Vida Elétrica: 100.000 Manobras

Fixação: Trilho DIN 35mm



Dimensões (mm):

Largura - 45

Altura - 97

Profundidade - 98



APLICAÇÕES:



Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores

+ mais informações do produto

Disjuntor Motor Weg MPW de 25A a 32A Tripolar MPW40

R$289,00
R$274,55 à vista no boleto
em 5x de R$57,80 sem juros
  • Icone da Viewtech 17 anos no mercado com eficiência e qualidade
  • Um grande estoque pronto para atendê-lo
  • Assistência técnica autorizada das melhores fábricas e equipe técnica para tirar todas as suas dúvidas
  • O melhor pós venda com total suporte ao cliente

Disjuntor Motor Weg MPW de 25A a 32A Tripolar MPW40



O Disjuntor Motor é um dispositivo que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas. A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção. Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena. Contudo, os Disjuntores Motores Weg, da linha MPW, oferece alta tecnologia, suportando curto circuitos fixos no valor de 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.



INFORMAÇÕES TÉCNICAS



Código: 12428131

Modelo: MPW40-3-U032

Tensão Máxima de Operação: 690V

Corrente Nominal de Operação: 32A

Faixa de Ajuste da Corrente de Operação: 25-32A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Capacidade máxima de curto-circuito:

220V – 100kA

380V – 50kA

440V – 25kA

500V – 10kA

690V – 5kA

Capacidade de disparo instantâneo (Curva Fixa):416A

Sensibilidade Contra Falta de Fase:

Quando dois polos do Disjuntor Motor possuírem sobrecargas de 15%, e um dos polos zero de corrente, o mesmo deverá desarmar em menos de 2 horas

Categoria de Utilização Para Partidas de Motores Elétricos:

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de polos: 3

Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)



Grau de proteção: IP20

Estimativa Vida Elétrica: 100.000 Manobras

Fixação: Trilho DIN 35mm



Dimensões (mm):

Largura - 45

Altura - 97

Profundidade - 98



APLICAÇÕES:



Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores

Especificações Técnicas
Largura 10
Altura 5
Comprimento 10
Marca WEG
Corrente 16A
Principais Características
Disjuntor Motor Weg MPW de 25A a 32A Tripolar MPW40
