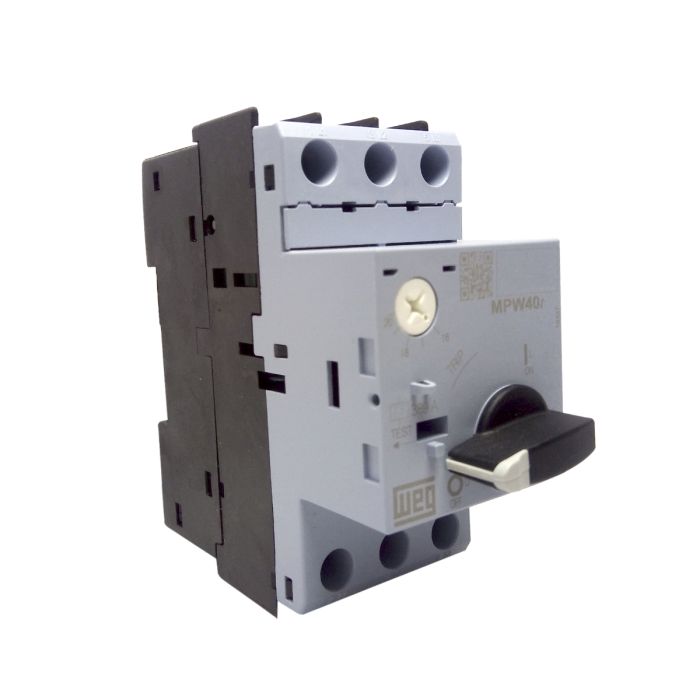

Disjuntor Motor Weg MPW de 16A a 20A Tripolar MPW40t

Disjuntor Motor Weg MPW de 16A a 20A Tripolar MPW40t

O Disjuntor Motor é um dispositivos que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas. A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção. Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena. Contudo, os Disjuntores Motores Weg, da linha MPW40t, oferece alta tecnologia, suportando curto circuitos fixos no valor de 19 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.

Aplicações: Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em transformadores de comando e motores elétricos com elevadas correntes de partida

Características Técnicas

SKU: 12428115

Modelo: MPW40t-3-U020

Tensão Máxima de Operação: 690V

Corrente Nominal de Operação: 20A

Faixa de Ajuste da Corrente de Operação: 16-20A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Capacidade máxima de curto-circuito:

220V – 100kA

380V – 25kA

440V – 15kA

500V – 8kA

 690V – 5kA

Capacidade de disparo instantâneo (Curva Fixa): 380A

Sensibilidade Contra Falta de Fase:

Quando dois polos do Disjuntor Motor possuírem sobrecargas de 15%, e um dos polos zero de corrente, o mesmo deverá desarmar em menos de 2 horas

Categoria de Utilização Para Partidas de Motores Elétricos:

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Indicação de Trip (“Disparado”)

Número de polos: 3

Tipo dos Terminais: Parafusos / Fenda-Phillips (Nº 2)

Grau de proteção: IP20

Estimativa Vida Elétrica: 100.000 Manobras

Fixação: Trilho DIN 35mm

Dimensões(mm):

Largura - 45

Altura - 97

Profundidade - 98
