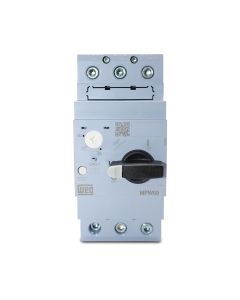

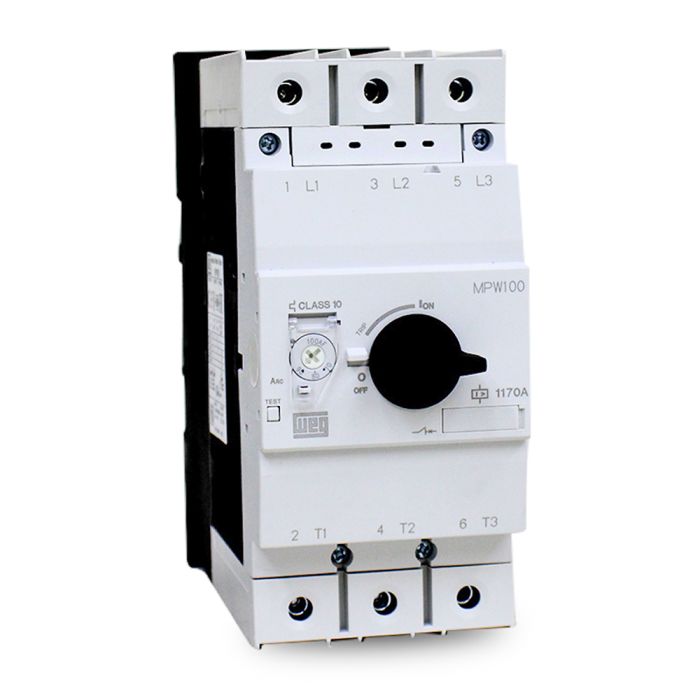

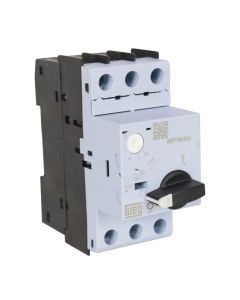

Disjuntor Motor Weg MPW de 70A a 90A Tripolar MPW100

Disjuntor Motor Weg MPW de 70A a 90A Tripolar MPW100

O Disjuntor Motor é um dispositivos que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas. A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco-elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção. Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena. Contudo, os Disjuntores Motores Weg, da linha MPW, oferece alta tecnologia, suportando curto circuitos fixos no valor de 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.

INFORMAÇÕES TÉCNICAS

Código: 10076552

Modelo: MPW100-3-U090

Tensão Máxima de Operação: 690V

Corrente Nominal de Operação: 90A

Faixa de Ajuste da Corrente de Operação: 70-90A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Capacidade máxima de curto-circuito:

220V – 100kA

380V – 50kA

440V – 38kA

500V – 9kA

690V – 6kA

Capacidade de disparo instantâneo (Curva Fixa): 1170A

Sensibilidade Contra Falta de Fase:

Quando dois polos do Disjuntor Motor possuírem sobrecargas de 15%, e um dos polos zero de corrente, o mesmo deverá desarmar em menos de 2 horas

Categoria de Utilização Para Partidas de Motores Elétricos:

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Indicação de Trip (“Disparado”)

Número de polos: 3

Tipo dos Terminais: Allen (4 mm)

Grau de proteção: IP20

Estimativa Vida Elétrica: 100.000 Manobras

Fixação: Trilho DIN 35mm

Dimensões(mm):

Largura - 70

Altura - 165

Profundidade - 171

APLICAÇÕES:

Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
