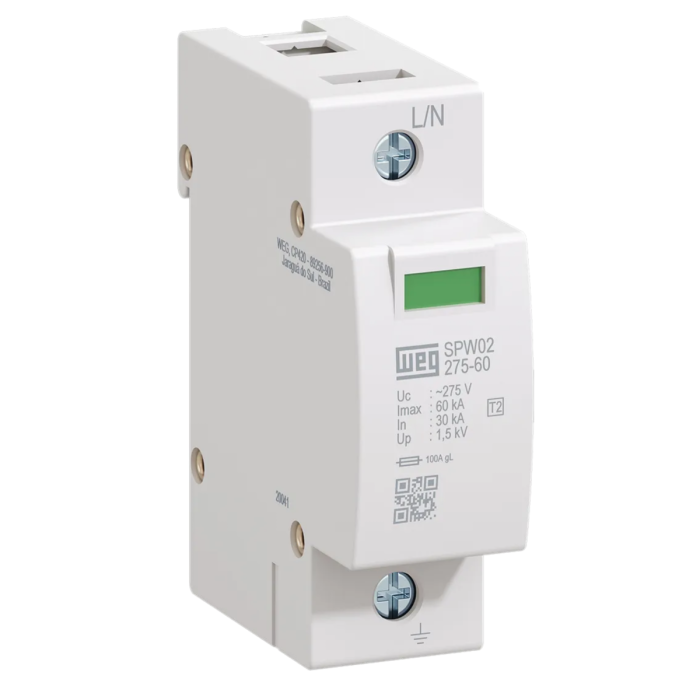

DPS Protetor de Surtos Classe Weg I e II 60kA 275V Monopolar

DPS Protetor de Surtos Classe I / II 60kA 275V Monopolar Weg



Disponível na versão monopolar, plug-in, para classes de proteção I e II, o SPW é um dispositivo de proteção contra surtos elétricos de tensão na rede. Desenvolvido em versões com ou sem contato de sinalização remota, o SPW conta com sinalização visual para indicar o momento de substituição do módulo de proteção, e divide-se em 4 modelos de acordo com a corrente máxima de descarga presumida (onda 8/20 µs): 12, 20, 45 e 60 kA. Módulos de proteção extraíveis são fornecidos como acessórios de reposição para todos os modelos. Classe de Proteção Os DPS de Classe I são indicados para locais sujeitos a descargas diretas e de alta intensidade, característica típica de instalações e edifícios alimentados diretamente por rede de distribuição aérea, exposta a descarga atmosférica. Recomenda-se a instalação do DPS classe I no ponto de entrada da rede elétrica na edificação. Já para os locais onde a rede elétrica está sujeita a descargas atmosféricas indiretas, caso típico de instalações internas de residências e/ou edificações alimentadas por rede elétrica embutida/subterrânea, são indicados os DPS de Classe II. Recomenda-se sua instalação no quadro de distribuição.



Aplicação: Entrada da rede elétrica na edificação e instalações internas de residências e/ou edificações alimentadas por rede elétrica embutida/subterrânea.



Características Técnicas:

SKU: 14827876

Modelo: SPW02-275-60/12,5

Tipo produto: Protetor de surtos para aplicação em corrente alternada (CA)

Classe de proteção: I e II

Norma: IEC 61643

Número de polos: 01

Sinalização visual (indicador de substituição): Sim

Contato de sinalização: Não

Configuração do contato de sinalização: -

Nível de proteção Up: 1,5kV

Suportabilidade a correntes de curto-circuito: 5kA

Máxima tensão de operação contínua Uc: 275Vca (+5%)

Frequência: 50/60Hz

Corrente máxima de descarga Imax (onda 8/20 µs): 60kA

Corrente nominal de descarga In (onda 8/20 µs): 30kA

Corrente máxima de impulso Iimp (onda 10/350 µs): 12,5kA

Temperatura ambiente: -5 a 40°C

Grau de proteção: IP20

Capacidade de conexão: 1 a 25mm²

Ferramenta para conexão: Chave Phillips N° 02

Fixação: trilho DIN 35mm

Peso (Kg): 0,120

Dimensões (mm):

Largura: 27

Altura: 81

Profundidade: 69,3
