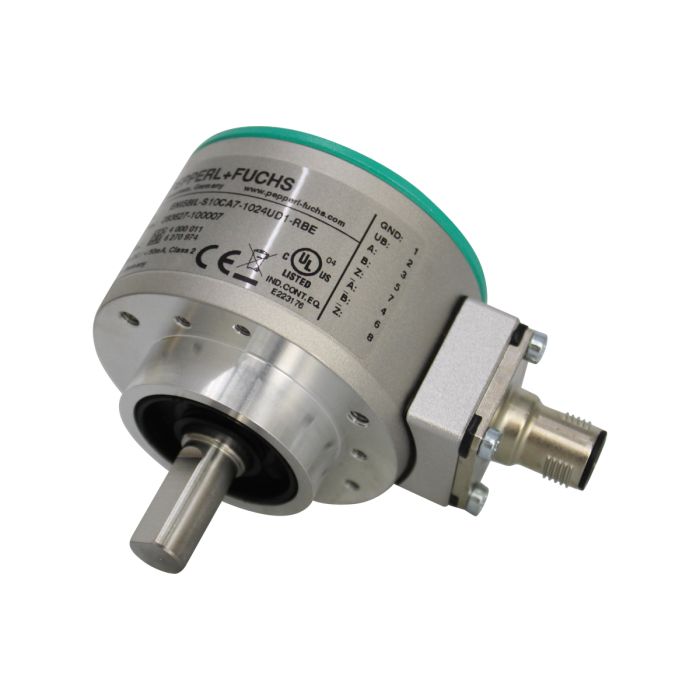

Encoder Rotativo Incremental 24V 1024ppr M12 Pepperl Fuchs Conector 8 Pinos ENI58IL-S10CA7-1024UD1-RBE

Encoder Rotativo Incremental 24V 1024ppr M12 Pepperl Fuchs (Conector 8 Pinos)

O ENI58IL impressiona pelo seu design modular, que está disponível em todas as interfaces mecânicas e elétricas. O ENI58IL é a melhor solução para todas as aplicações comuns, juntamente com sua alta robustez, alta confiabilidade e versatilidade. Com a tecnologia BlueBeam de alta precisão e projeto de habitação inovador, o ENI58IL é o novo padrão de mercado para codificadores incrementais.

Aplicações:. Aplicações gerais em ambientes industriais

Características Técnicas:

SKU: 283627-100007

Referência: ENI58IL-S10CA7-1024UD1-RBE

Tipo: Rotativo incremental

Método de detecção: Amostragem fotoelétrica

Tecnologia de precisão: BlueBeam para máxima precisão

Erro de linearidade: ± 0,025°

Contagem máxima de pulsos: 1024ppr (Pulses Per Revolution)

MTTFd (Mean Time To Dangerous Failure) *¹ : 140a

Mission Time (TM) *² : 20a

Tensão de operação (U_B): 4,75 a 30Vcc

Corrente elétrica sem carga: máximo 50mA

Comunicação de saída: Push-Pull *³

Corrente máxima com carga: 50mA

Frequência de saída: 400kHz

Tempo de subida: 300ns

Posição da fase A para B:

Contagem de pulsos < 3600: 90° ±9° elétricos

Contagem de pulsos ≥ 3600: 90° ±15° elétricos

Conexão:

Conector: M12, macho, 8 pinos (tipo V19)

Posição de saída: Conector radial

Ciclo de trabalho: 1/2 ±10%

Conformidades padrões:

Grau de proteção: IP65 / IP67 DIN EM 60529

Teste climático: Sem condensação de umidade DIN EN 60068-2-78

Emissão de interferência: EN 61000-6-4:2007/A1:2011

Imunidade a ruído: EN 61000-6-2:2005

Resistência mecânica: 300g, 6 ms, DIN EN 60068-2-27

Resistência a vibração: 30g, 10 a 2000Hz, DIN EN 60068-2-6

Certificações e Aprovações:

Aprovação UL: cULus Listed, Uso Geral, Fonte de alimentação Classe 2, Gabinete Tipo 1, se a marcação UL estiver no produto

Condições ambientais:

Temperatura ambiente máxima permitida: máximo 80°C (176°F)

Temperaturas de operação: -5°C a +85°C (23°F a 185°F) cabo móvel

Temperaturas de armazenamento: -40°C a +85°C (-40°F a 185°F)

Composição do material:

Corpo: 3,2315 Alumínio (AlMgSi1, a prova de água salgada)

Flange: 3,2315 Alumínio (AlMgSi1, a prova de água salgada)

Eixo: Aço inoxidável sólido

Fixação: Clamping flange

Peso (kg): < 0,300

Rotação máxima: máximo 6.000 min^-1 (rpm) para IP67

Momento de inércia: ≤ 35g.cm²

Torque inicial: ≤ 2,5N.cm para IP67

Carga no eixo:

Radial: 80N para máximo 6.000min^-1 (rpm)

Dimensões (mm):

Corpo: Diâmetro Ø 58,5 / Comprimento:46

Eixo: Diâmetro Ø 10mm / Comprimento: 20mm

Corpo + Eixo: Comprimento 67mm

*¹ Tempo Médio para Ocorrência de Falha Perigosa: Consideradas apenas as falhas que afetam a função de segurança são consideradas e incluídas no nível de desempenho;

*² Período de tempo entre o momento em que o dispositivo é colocado em serviço e quando ele é substituído ou totalmente recondicionado para a condição “como novo”.

*³ Saída drive universal (5Vcc a 30Vcc);
