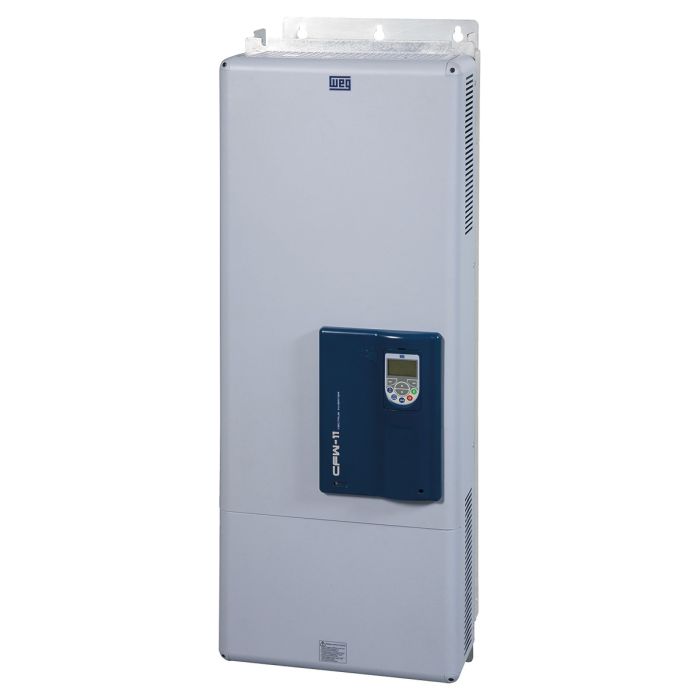

Inversor de Frequência Weg CFW11 Trifásico 200CV 380V 312A

Inversor de Frequência Weg CFW11 Trifásico 200CV 380V 312A

É um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos. Apresenta excelente performance estática e dinâmica, controle preciso de torque, velocidade, posicionamento e alta capacidade de sobrecarga, permitindo economia de energia elétrica, aumento de produtividade e melhoria de qualidade nos processos onde é utilizado.

Características Técnicas

SKU: 11270542

Modelo: BRCFW110312T4SZ

Número de Fases de entrada: Trifásico

Número de Fases de saída: Trifásico

Potência: 200CV

Corrente nominal de saída: 312A

Tensão de alimentação: 380/480V

Configuração: Sem Frenagem

Filtro RFI: Filtro Categoria C

IHM: com IHM local

Entradas analógicas

Quantidade (padrão): 2

Níveis: 0-10V, 0/4-20mA e -10-+10V

Impedância para entrada em tensão: 400 kΩ

Impedância para entrada em corrente: 500 Ω

Função: Programável

Tensão máxima admitida: ± 30 Vcc

Entradas digitais

Quantidade (padrão): 6

Ativação: Ativo baixo e alto

Nível baixo máximo: 3 V

Nível alto mínimo: 18 V

Corrente de entrada: 11 mA

Corrente de entrada máxima: 13,5 mA

Função: Programável

Tensão máxima admitida: 30 Vcc

Saídas analógicas

Quantidade (padrão): 2

Níveis: 0 a 10V, 0 a 20mA e 4 a 20mA

RL para saída em tensão: 10 kΩ

RL para saída em corrente: 500 Ω

Função: Programável

Saídas digitais

Quantidade (padrão) e tipo: 3 relés NA/NF

Tensão máxima: 240 Vca

Corrente máxima: 1 A

Função: Programável

Principais Características

Escalar V/F linear ou ajustável: controle da velocidade do motor com compensação de escorregamento

VVW - Voltagem Vector WEG - controle vetorial de tensão: controle da velocidade do motor com ajuste automático as variações de carga e rede

Vetorial Sensorless (sem Encoder) - motores de indução: controle vetorial de torque e velocidade com alta resposta dinâmica, mesmo em baixas velocidades

Vetorial com Encoder: controle vetorial de torque e velocidade com alta resposta dinâmica em toda a faixa de velocidade (até motor parado)

Vetorial WMagnet Sensorless (sem Encoder) e com Encoder: controle vetorial com alta resposta dinâmica para motores WMagnet WEG em toda a faixa de velocidade

Comunicação

Modbus-RTU (com acessório: RS485-01; RS485-05; CAN/RS485-01; RS232-01 ou RS232-05)

Modbus/TCP (com acessório: MODBUSTCP-05)

Profibus DP (com acessório: PROFDP-05)

Profibus DPV1 (com acessório: PROFIBUS DP-01)

Profinet (com acessório: PROFINETIO-05)

CANopen (com acessório: CAN/RS485-01 ou CAN-01)

DeviceNet (com acessório: DEVICENET-05; CAN/RS485-01 ou CAN-01)

EtherNet/IP (com acessório: ETHERNET/IP-05 ou ETHERNETIP-2P-05)

EtherCAT (com acessório: ETHERCAT-01)

BACnet (com acessório: RS485-01 ou CAN/RS485-01)

Dimensões

Altura: 1234 mm

Largura: 430 mm

Profundidade: 360 mm

Peso: 132 kg
