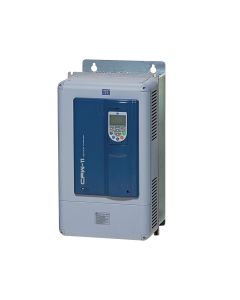

Inversor de Frequência Weg CFW11 Trifásico 25CV 220V 70A

Inversor de Frequência Weg CFW11 Trifásico 25CV 220V 70A

O Inversor de Frequência Weg CFW11 é um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos. Apresenta excelente performance estática e dinâmica, controle preciso de torque, velocidade, posicionamento e alta capacidade de sobrecarga, permitindo economia de energia elétrica, aumento de produtividade e melhoria de qualidade nos processos onde é utilizado. Perfeito para quem busca tecnologia e eficiência.
Conectividade em suas mãos é com inversores Weg.

Aplicações: Extrusoras, esteiras transportadoras, mesas de rolos, ventiladores, exaustores, bombas centrífugas, granuladores, paletizadores, máquinas de corte e solda, secadores, fornos rotativos, bombas dosadoras de processos, agitadores, misturadores, filtros rotativos, bobinadores, desbobinadores.

Características Técnicas:

SKU: 10193862
Modelo: BRCFW110070T2SZ

Número de Fases de Entrada: Trifásico
Número de Fases de Saída: Trifásico
Potência: 25CV
Corrente Nominal de Saída: 70A
Tensão de Alimentação: 380 a 480V
Configuração: Standard com frenagem
Filtro RFI: Sem Filtro
IHM: Com IHM local

Tensão/Frequência/Potência(CV/kW)
220V / 50Hz / 25/18,5(ND) 20/15(HD)
220V / 60Hz / 25/18,5(ND) 20/15(HD)
230V / 50Hz / 30/22(ND) 20/15(HD)
230V / 60Hz / 25/18,5(ND) 20/15(HD)

Grau de Proteção: IP21

Entradas Analógicas
Quantidade (padrão): 2
Níveis: 0 a 10V, 0/4 a 20mA e -10 a +10V
Impedância
Impedância para Entrada em Tensão: 400 kOhms
Impedância para Entrada em Corrente: 500 Ohms
Função: Programável
Tensão Máxima Admitida: 30Vcc

Entradas Digitais
Quantidade (padrão): 6
Ativação: Ativo baixo e alto
Nível Baixo Máximo: 3V
Nível Alto Mínimo: 18V
Corrente de Entrada: 11 mA
Corrente de Entrada Máxima: 13,5 mA
Função: Programável
Tensão Máxima Admitida: 30 Vcc

Saídas Analógicas
Quantidade (padrão): 2
Níveis: 0 a 10V, 0 a 20mA e 4 a 20mA
RL para Saída em Tensão: 10 kOhms
RL para Saída em Corrente: 500 Ohms
Função: Programável

Saídas Digitais
Quantidade (padrão) e Tipo: 3 relés NA/NF
Tensão Máxima: 240Vca
Corrente Máxima: 1A
Função: Programável

Quantidade (padrão) e Tipo: 1 fonte 24Vcc
Tensão de Saída: 24Vcc
Corrente Máxima: 500mA

Especificações complementares

- Corrente máxima de frenagem: 48,8A
- Resistência mínima para o resistor de frenagem: 8,2Ω
- Fusível aR recomendado: FNH00-100K-A
- Disjuntor recomendado: ACW100H-FMU80-3

Comunicação
- Modbus-RTU (com acessório: RS485-01; RS485-05; CAN/RS485-01; RS232-01 ou RS232-05)
- Modbus/TCP (com acessório: MODBUSTCP-05)
- Profibus DP (com acessório: PROFDP-05)
- Profibus DPV1 (com acessório: PROFIBUS DP-01)
- Profinet (com acessório: PROFINETIO-05)
- CANopen (com acessório: CAN/RS485-01 ou CAN-01)
- DeviceNet (com acessório: DEVICENET-05; CAN/RS485-01 ou CAN-01)
- EtherNet/IP (com acessório: ETHERNET/IP-05 ou ETHERNETIP-2P-05)
- EtherCAT (com acessório: ETHERCAT-01)
- BACnet (com acessório: RS485-01 ou CAN/RS485-01)

Proteções Disponíveis
- Sobrecorrente/Curto circuito na saída
- Falta de fase
- Sub/Sobretensão na potência
- Sobretemperatura
- Sobrecarga no motor
- Sobrecarga nos módulos IGBTs
- Falha / Alarme externo
- Sobrecarga no resistor de frenagem
- Falha na CPU ou memória
- Curto circuito fase-terra na saída

Dimensões do produto:
Tamanho: C
Altura: 405 mm / 15.9 in
Largura: 220 mm / 8.66 in
Profundidade: 293 mm / 11.5 in
Peso: 17,9 Kg / 39.5 Ib
