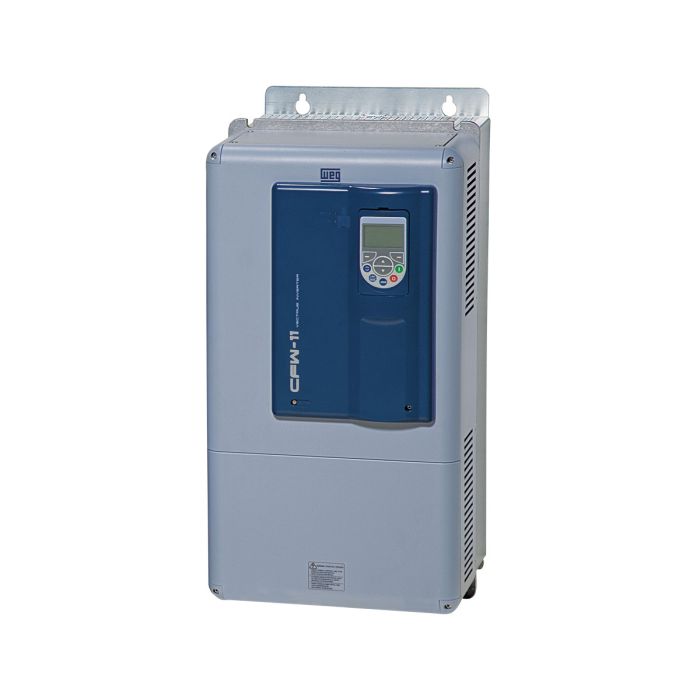

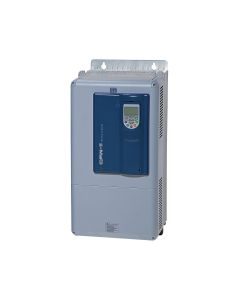

Inversor de Frequência Weg CFW11 Trifasico 75CV 380V 105A NB

Inversor de Frequência Weg CFW11 Trifásico 75CV 380V 105A

O Inversor de Frequência é um acionamento de velocidade variável de alta performance para motores de indução trifásicos, ideal para aplicações em máquinas ou equipamentos que necessitam de controle preciso e facilidade de operação. Os Inversores de Frequência Weg, da linha CFW500, oferecem excelente desempenho, flexibilidade e ótimo custo benefício, permitindo uma solução otimizada.



Aplicações: Agitadores, Granuladores, Misturadores, Paletizadores, Ventiladores e Secadores.



Características Técnicas

SKU: 10858679

Modelo: BRCFW110105T4SZ

Tensão nominal de entrada: 380-480V

Número de fases de entrada: Trifásico

Número de fases de saída: Trifásico

Grau de proteção: IP20

Frenagem reostática: Standard sem frenagem



Corrente nominal (HD): 88A

Corrente nominal (ND): 105A



Tensão / Frequência                                Potência (cv / kW)

                                        Sobrecarga Normal (ND) Sobrecarga Pesada (HD)

  380V / 50Hz                               75 / 55                               60 / 45

  380V / 60Hz                               75 / 55                               60 / 45

  400V / 50Hz                               75 / 55                               60 / 45

  400V / 60Hz                               75 / 55                               60 / 45

  440V / 50Hz                               75 / 55                               60 / 45

  440V / 60Hz                               75 / 55                               60 / 45

  460V / 60Hz                               75 / 55                               75 / 55

  480V / 60Hz                               75 / 55                               75 / 55



Entradas:

Analógicas

Quantidade: 2

Níveis: 0-10V, 0/4-20mA e -10-+10V

Função: Programável

Tensão máxima admitida: 30 Vcc

Impedância:

- Impedância para entrada em tensão: 400 kOhms

- Impedância para entrada em corrente: 500Ohms



Digitais

Quantidade: 6

Ativação: Ativo baixo e alto

Nível baixo máximo: 3 V

Nível alto mínimo: 18 V

Corrente de entrada: 11 mA

Corrente de entrada máxima: 13,5 mA

Função: Programável

Tensão máxima admitida: 30 Vcc



Saídas:

Analógicas

Quantidade: 2

Níveis: 0 a 10V, 0 a 20mA e 4 a 20mA

RL para saída em tensão: 10 kOhms

RL para saída em corrente: 500Ohms

Função: Programável



Digitais

Quantidade e tipo: 3 relés NA/NF

Tensão máxima: 240 Vca

Corrente máxima: 1 A

Função: Programável



Proteções disponíveis:

Sobrecorrente/Curto circuito na saída

Falta de fase

Sub/Sobretensão na potência

Sobre temperatura

Sobrecarga no motor

Sobrecarga nos módulos IGBTs

Falha / Alarme externo

Sobrecarga no resistor de frenagem

Falha na CPU ou memória

Curto circuito fase-terra na saída



Tensão/Frequência:

380V 50Hz / 60Hz

400V 50Hz / 60Hz

440V 50Hz / 60Hz

460V 60Hz

480V 60Hz



Dimensões (mm)

Tamanho: E

Altura: 675 mm

Largura: 335 mm

Profundidade: 358 mm

Peso: 62,5 kg
