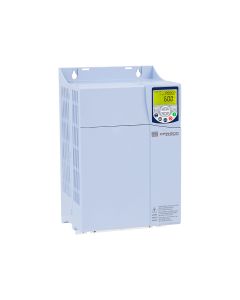

Inversor de Frequência Weg CFW500 Trifásico 50CV 380V 77A

Inversor de Frequência Weg CFW500 Trifásico 50CV 380V 77A

O Inversor de Frequência é um acionamento de velocidade variável de alta performance para motores de indução trifásicos, ideal para aplicações em máquinas ou equipamentos que necessitam de controle preciso e facilidade de operação. Os Inversores de Frequência Weg, da linha CFW500, oferecem excelente desempenho, flexibilidade e ótimo custo benefício, permitindo uma solução otimizada.

Aplicações: Pode ser aplicado, por exemplo, em: agitadores, granuladores, misturadores, paletizadores, ventiladores.

Características Técnicas:

SKU: 15733937

Modelo: CFW500F77P0T4DB20G2

Linha de produto: CFW500

Tensão nominal de entrada: 380-480 V

Tensão mínima - máxima de entrada: 323-528 V

Potência: 30cv / 37kW

Número de fases de entrada: Trifásico

Número de fases de saída: Trifásico

Corrente nominal (ND): 77 A

Corrente nominal (HD): 61 A

Frenagem Reostática: Standard com frenagem

Alimentação externa da eletrônica em 24Vcc: Não disponível

Parada de Segurança: Preparado para utilizar o módulo de segurança (G2)

Relógio de tempo real: Não disponível

Grau de proteção: IP20

Filtro RFI interno: Sem Filtro

Filtro externo: Não Disponível

Indutor do Link: Sim

Cartão de memória: Não incluso no produto

Porta USB: Somente com plug-in

Frequência de chaveamento padrão: 4 kHz

Frequência de chaveamento selecionáveis: 2,5 a 15 kHz

Frequência de rede: 50/60Hz

Faixa de frequência de rede (mínima - máxima): 48-62 Hz

Fator de potência típico de entrada: 0,83

Fator de deslocamento típico: 0,98

Rendimento típico na condição nominal: ≥ 97%

Número máximo conexões (de rede) por hora: 10 (1 a cada 6 minutos)

Alimentação da potência em corrente contínua: Permite

Desbalanceamento de fase: menor ou igual a 3% da tensão de linha nominal de entrada

Tensões transientes e sobretensões: Categoria III

Entradas digitais

Entradas digitais - Quantidade (padrão): 4

Ativação: Ativo baixo e alto

Nível baixo máximo: 5 V (baixo) e 15 V (alto)

Nível alto mínimo: 9 V (baixo) e 20 V (alto)

Corrente de entrada: 4,5 mA

Corrente de entrada máxima: 5,5 mA

Função: Programável

Tensão máxima admitida: 30 Vcc

Saídas digitais

Quantidade (padrão) e tipo: 1 relé NA/NF e 1 transistor

Tensão máxima: 240 Vca e 24 Vcc

Corrente máxima: 0,5 A e 150 mA

Função: Programável

Entradas analógicas

Quantidade (padrão): 1

Níveis: 0-10V, 0-20mA e 4-20mA

Impedância para entrada em tensão: 100 kΩ

Impedância para entrada em corrente: 500 Ω

Função: Programável

Tensão máxima admitida: 30 Vcc

Saídas analógicas

Saídas analógicas - Quantidade (padrão): 1

Níveis: 0 a 10V, 0 a 20mA e 4 a 20mA

RL para saída em tensão: 10 kΩ

RL para saída em corrente: 500 Ω

Função: Programável

Dimensões e peso

Altura: 550 mm

Largura: 300 mm

Profundidade: 254 mm

Peso: 26 kg
