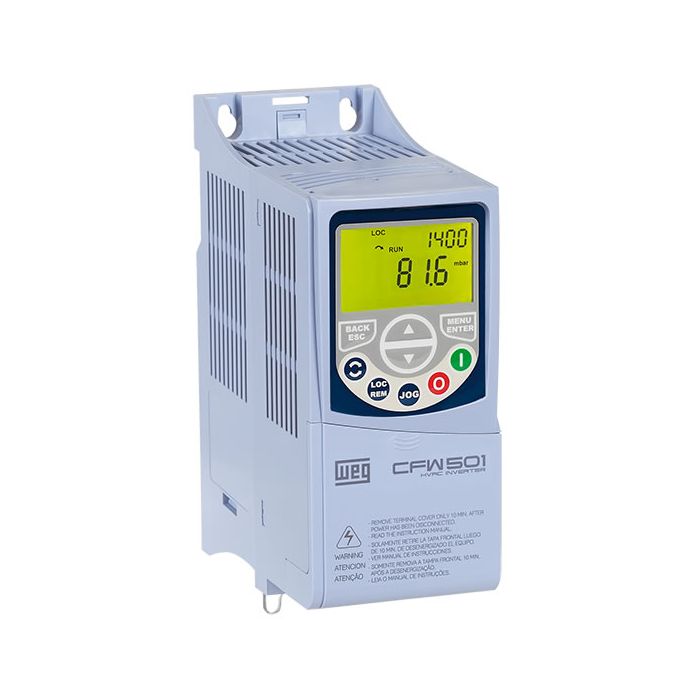

Inversor de Frequência Weg CFW501 Trifasico 3CV 380V 6,1A
O inversor de frequência é um acionamento de velocidade variável de alta performance para motores de indução trifásicos, ideal para aplicações em máquinas ou equipamentos que necessitam de controle preciso e facilidade de operação.
Aplicações: Agitadores, Granuladores, Misturadores, Paletizadores, Ventiladores e Secadores.
Características Técnicas
SKU: 12209624
Modelo: CFW501A06P1T4NB20C3
Tensão nominal de entrada: 380-480V
Número de fases de entrada: Trifásico
Grau de proteção: IP20
Frenagem reostática: Standard sem frenagem
Corrente nominal (ND): 6,1A
Corrente nominal (HD): 6,1A
Entradas Analógicas
Quantidade (padrão) : 2
Níveis : 0-10V, 0-20mA e 4-20mA
Impedância para entrada em tensão : 100 kΩ
Impedância para entrada em corrente : 500 Ω
Função : Programável
Tensão máxima admitida : 30 Vcc
Entradas digitais
Quantidade (padrão) : 4
Ativação : Ativo baixo e alto
Nível baixo máximo : 5 V (baixo) e 15 V (alto)
Nível alto mínimo : 9 V (baixo) e 20 V (alto)
Corrente de entrada : 4,5 mA
Corrente de entrada máxima : 5,5 mA
Função : Programável
Tensão máxima admitida : 30 Vcc
Saídas analógicas
Quantidade (padrão) : 1
Níveis : 0 a 10V, 0 a 20mA e 4 a 20mA
RL para saída em tensão : 10 kΩ
RL para saída em corrente : 500 Ω
Função : Programável
Saídas digitais
Quantidade (padrão) e tipo : 2 relés NA/NF e 1 transistor
Tensão máxima : 240 Vca e 24 Vcc
Corrente máxima : 0,5 A e 150 mA
Função : Programável
Comunicação
Modbus-RTU (com acessório: Qualquer módulo
plug-in)
Modbus/TCP (com acessório CFW500-CEMBTCP)
Profibus DP (com acessório: CFW500-CPDP)
Profibus DPV1 (com acessório: CFW500-CPDP)
Profinet (com acessório CFW500-CEPN-IO)
CANopen (com acessório: CFW500-CCAN)
DeviceNet (com acessório: CFW500-CCAN)
EtherNet/IP (com acessório CFW500-CETH-IP)
EtherCAT (Não disponível)
BACnet (Não disponível)
Tensão/Frequência:
380V 50Hz / 60Hz
380V 50Hz / 60Hz
400V 50Hz / 60Hz
400V 50Hz / 60Hz
440V 50Hz / 60Hz
440V 50Hz / 60Hz
460V 50Hz / 60Hz
480V 50Hz / 60Hz
Dimensões e peso
Tamanho: A
Altura: 189 mm
Largura: 75 mm
Profundidade: 150 mm
Peso: 0,8 kg
Marca | WEG |
---|---|
Corrente | 6,1A |
Entradas Analógicas | 2 entradas |
Entradas Digitais | 4 entradas |
Fases de Entrada | Trifásico |
Grau de Proteção | IP20 |
Potência | 3CV |
Saída Transistor | 1 saída |
Saídas Analógicas | 1 saída |
Saídas Relé | 2 saídas |
Tensão | 380Vca, 440Vca, 480Vca |
Tipo | Drives |
