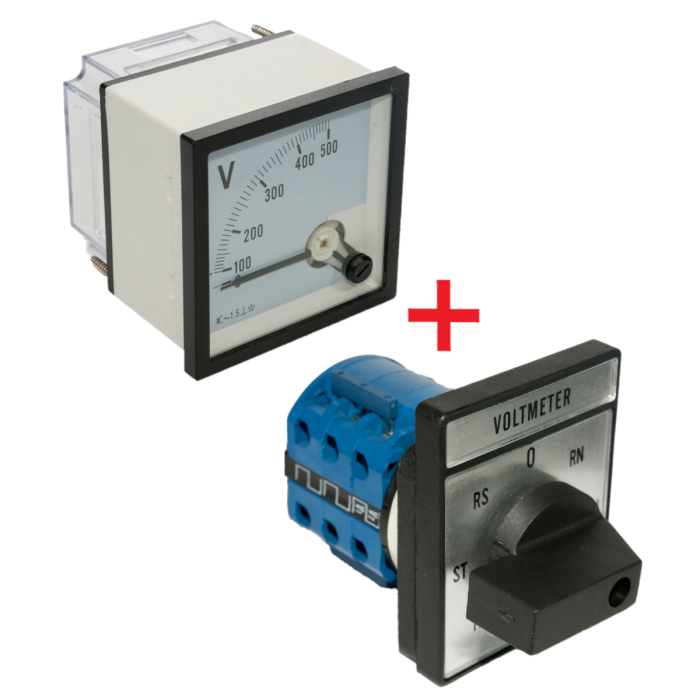

Voltímetro Analógico 500Vca + Chave Comutadora 20A Kit

Voltímetro Analógico 500Vca + Chave Comutadora Rotativa Voltímetro 20A Kit



A chave comutadora voltimétrica foi especialmente desenvolvida para ser utilizada na comutação das fases em sistemas polifásicos, onde há apenas um instrumento de medição para todas as fases. O voltímetro analógico é usado para medir a variação de tensão em painéis elétricos. Este voltímetro é robusto e seu mostrador é de fácil visualização com uma alta precisão.



Aplicação: Quadros e painéis elétricos.



Características Técnicas:



SKU: VTM3139-VTM5189



Voltímetro:



Faixa de Medição: 0 a 500VAC

Tipo de Medição; Direta

Tipo: Ferro móvel

Tamanho físico (mm): 72x72

Alojamento: Chapa metálica com pintura cor gelo

Moldura frontal: Plástico cor preta

Visor frontal: Vidro transparente

Deflexão do ponteiro: 90°

Forma de onda: Senoidal

Classe de exatidão: 1,5%

Fixação: Suporte por parafuso

Grau de proteção: IP52

Sobrecarga permanente: 1,2 x Vnominal

Sobrecarga de curta duração: 10 x Vnominal (0.5s)

Tensão de prova: 2kV (60Hz, 1 minuto)

Consumo (VA): 0,5

Temp. ambiente de uso: -10°C + 40°C

Temp. ambiente de estocagem: -25°C + 65°C

Umidade relativa: 75% sem condensação.



Chave Comutadora Voltímetro:



Posições: RS / ST / TR / 0 / RN / SN / TN

Número de Posições: 7

Tensão de Isolamento: 660Vca

Corrente Térmica Convencional: 20A



Corrente/potência em 240V:

AC-21A - 20A

AC-22A - 20A

AC-23   - 15A  / 3,7KW

AC-2     - 15A  / 4KW

AC-3     - 11A  / 3KW

AC-4     - 3,5A / 0,55KW

AC-15   - 5A

DC-13   - 0,4A



Corrente/potência em 440V:

AC-21A - 20A

AC-22A - 20A

AC-23   - 15A  / 7,5KW

AC-2     - 15A  / 7,5KW

AC-3     - 11A  / 5,5KW

AC-4     - 3,5A / 1,5KW

AC-15   - 4A



Corrente em 110V: DC-13 - 0,4A

Corrente em 24V: DC-13 - 12A



Dimensões (mm):

Largura – 49

Altura – 60

Profundida – 82



Instalação no Painel: 36x36mm



OBS: A marca do produto pode variar conforme estoque.
