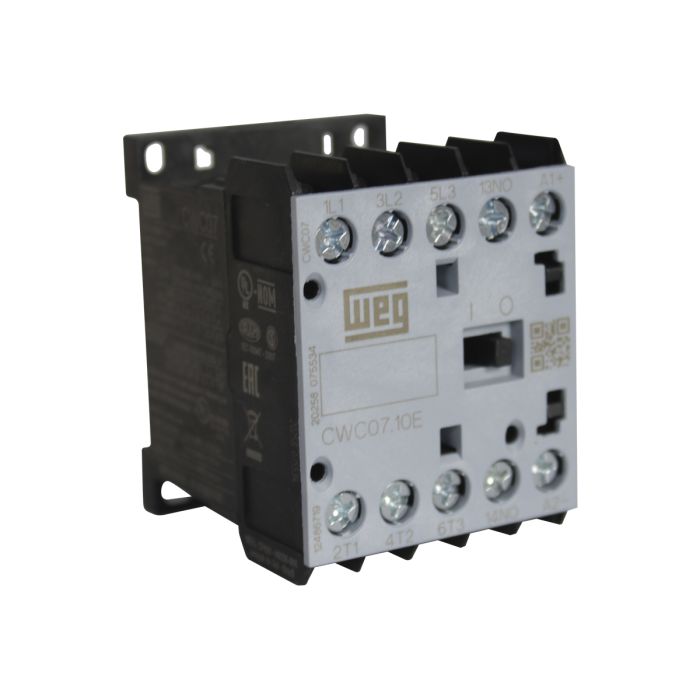

Mini Contator Weg 24Vcc 7A Tripolar 1NA CWC07-10-30L03

Mini Contator CWC Weg 24VCC 7A 1NA Tripolar CWC07-10-30L03

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Os Minicontatores Weg da linha CWC0 apesar de seu tamanho reduzido possibilitam manobrar cargas até 690V. Possuem elevada performance alcançando valores superiores a mais de um milhão de manobras. Além disso, essa categoria de Minicontatores Tripolares para Placa de Circuito Impresso é ideal para fabricantes de máquinas e equipamentos.

Aplicação: Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas:

SKU: 12486719

Modelo: CWC07-10-30L03

Tensão/Frequência da Bobina:

24VCC (Tensão em Corrente Continua) - 50/60Hz

Estimativa Vida Mecânica BOBINA: 10.000.000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 7A

380V - 7A

440V - 7A

500V – 6,2A

690V – 4,5A

Corrente Nominal em AC-3: 7A

Corrente Nominal em AC-1: 18A

Corrente Nominal em AC-4: 2,8

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3NA

Números de Contatos Auxiliares:

Não possuí contato auxiliar

Grais de proteção:

Terminais Principais - IP10

Contato Auxiliares - IP20

Peso: 0,229 kg

Tipo de Terminal: Parafuso

Dimensões(mm):

Largura – 45

Altura – 58

Profundidade – 52.
