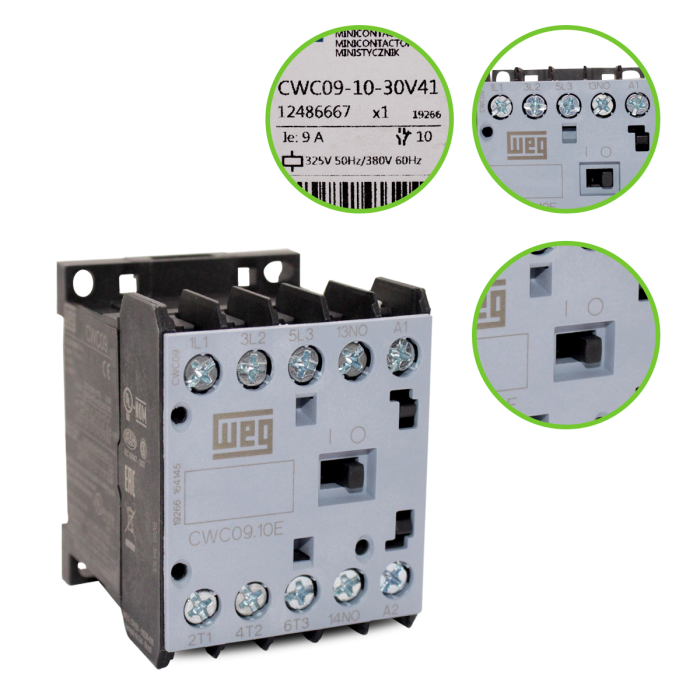

Mini Contator Weg 380V 9A Tripolar 1NA CWC09-10-30V41

Mini Contator CWC Weg 380VCA 9A 1NA 0NF CWC09 10 30V41

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Os Minicontatores Weg da linha CWC0 apesar de seu tamanho reduzido possibilitam manobrar cargas até 690V. Possuem elevada performance alcançando valores superiores a mais de um milhão de manobras.

INFORMAÇÕES TÉCNICAS

Código: 12486667

Modelo: CWC09-10-30V41

Tensão/Frequência da BOBINA:

380VCA (Tensão em Corrente Alternada) / 60Hz

325VCA (Tensão em Corrente Alternada) / 50Hz

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 9A

380V - 9A

440V - 9A

500V - 7,5A

690V - 5,5A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Números de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

0NF – 0 contatos normalmente fechados

Grau de proteção: IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 45

Altura - 58

Profundidade - 52

APLICAÇÕES:

Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
