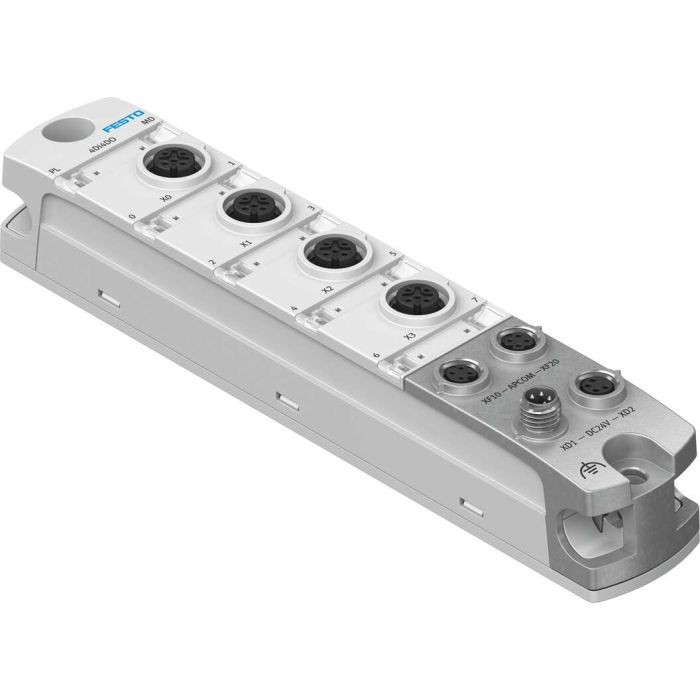

Módulo Digital Festo 4 Entradas e Saídas M12 24V CPX-AP-I

Módulo Digital Festo 4 Entradas e Saídas M12 24V CPX-AP-I

O sistema de automação série CPX‑AP‑I é flexível, centralizado, compacto e leve com elevado grau de proteção IP65/IP67 para partículas sólidas e líquidas.
O desempenho deste sistema é o futuro do planejamento digital, mediante a reavaliação dos processos atuais com implantação de novas tecnologias, aproximando as demandas digitais das fábricas e oferecendo vantagens em comparação com conexão ponto-a-ponto.
A automação da série CPX-AP-I consiste em uma interface de barramento e pelo menos um outro módulo (interface de barramento, IO-Link Mestre, módulos de entradas, módulos de entradas e saídas, interface de válvula de terminais.
O sistema de comunicação entre os módulos é realizado via cabos e as trocas de dados é realizada ciclicamente.

Aplicações: Realiza a interligação de controles lógicos com outros módulos da série CPX como: entradas, saídas ou módulo de entradas e saídas. Também permite conectar sensores e atuadores. No total, permite que até 80 módulos por barramento sejam conectados.

Características Técnicas:

SKU: 8086603
Referência Festo: CPX-AP-I-4DI4DO-M12-5P
Série: CPX – AP-I

Protocolo de Comunicação da Rede: AP-COM
Quantidade de entradas: 4
Quantidade de saídas: 4

Tensões de Alimentação:
Eletrônica/Sensores: 24 Vcc
Potência (carga): 24 Vcc

Conexões:
Fonte de Alimentação:
Função: Eletrônica/Sensores de entrada e carga
Conexão: Conector macho, M8, 4 pinos
Relé de Potência:
Função: Eletrônica/Sensores de saída e carga
Conexão: Conector fêmea, M8, 4 pinos
Interface de Comunicação:
Função: Comunicação do sistema XF10 IN/XF20 OUT
Conexão: 2x Tomada, M8, 4 pinos
Conexões Elétricas:
Entrada: Entrada Digital, 2x Soquete, M12, 5 pinos
Saída: Saída Digital, 2x tomada, M12, 5 pinos
Lógica de comutação de saídas/entradas: PNP

Comprimento Máximo dos Cabos
Saídas de 30 m
Entradas de 30 m
Comunicação do sistema de 50 m

Grau de Proteção: IP65 / IP67
Temperatura ambiente: -20°C a 50°C

Dimensões (mm):
Largura: 30
Altura: 34,2
Profundidade: 170

Peso Aproximado: 0,129 kg.
