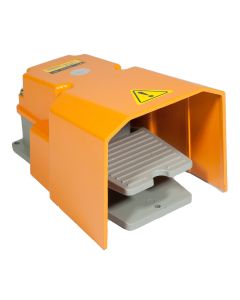

Pedaleira com Capa Superior e Lateral 3 Estágios 2NF e Reset

Pedaleira com Capa Superior e Lateral 3 Estágios 2NF e Reset View Tech

Pedaleiras Serie IP são utilizadas em operações e processos industriais para iniciar e parar máquinas e instalações, em locais que não é possível acionamentos manuais com outros dispositivos.
Existem vários modelos disponíveis para aplicações específicas que variam nos tipos de blocos de contatos elétricos, opções de bloqueios mecânicos, cores, capa de proteção, etc.

Aplicações: Equipamentos industriais, máquinas para a embalagens, na tecnologia de armazenagem e de transporte, máquinas industriais têxteis.

Características Técnicas:

SKU: IP7011-SSR
Acionamento: Simples com função de bloqueio e tecla Reset (pulsador)
Cor: Amarelo (Pantone 102C)
Capa de Proteção: Sim, superior e lateral
Bloqueio de Emergência (Trava): Sim, localizado no pedal de acionamento
Botão de Pulso Reset (externo): Sim, 1NA+1NF, na cor Azul (identificado pela letra R)
Grau de Proteção: IP65
Conformidade: IEC/EN 60947-5-1
Atende a Norma NR12: Sim

Número de Estágios (blocos de contato auto-monitorados): 3
1° Estágio: Normalmente Aberto (NA) - Pedal em estado de repouso (sem estar acionado com o pé)
2° Estágio: Normalmente Fechado (NF) - Pedal acionado (sem acionar o bloqueio de emergência)
3° Estágio: Normalmente Aberto (NA) - Pedal com a função bloqueio acionada)

Blocos de Contatos Elétricos:
2 auto-monitorados NA-NF-NA (normalmente aberto- fechado-aberto, cor amarelo), localizado no acionamento do pedal
2NF (normalmente fechados, cor vermelho), localizado no acionamento do pedal
1NA (normalmente aberto, cor verde) localizado no botão Reset
1NF (normalmente fechado, cor vermelho) localizado no botão Reset

Tensão Nominal de Isolamento Ui: 690Vca
Tensão Nominal de Impulso Uimp: 4kV
Frequência: 50/60Hz
Corrente Nominal Térmica Ith: 10A

Conexão para Cabos Elétricos: 1 furo central M20, Ø 1,6mm

Tipo de Conexão Elétrica dos Blocos de Contatos:
Blocos do pedal Auto-monitorados: Mola
Blocos do pedal NF: Parafuso
Blocos do botão Reset: Mola

Tensão/Corrente em AC-15:
24Vca / 16A
60Vca / 12A
120Vca / 8A
240Vca / 6A
400Vca / 4,5A
440Vca / 3,5A
500Vca / 1A
690Vca / 1A

Tensão/Corrente em DC-13:
24Vcc / 2A
48Vcc / 1,2A
60Vcc / 0,85A
110Vcc / 0,4A
220Vcc / 0,25A

Temperatura Ambiente: -25 a 70°C
Temperatura de Armazenamento: -30 a 70°C

Dimensões (mm):
Comprimento: 150
Altura: 158
Largura: 30

Peso: 1kg
