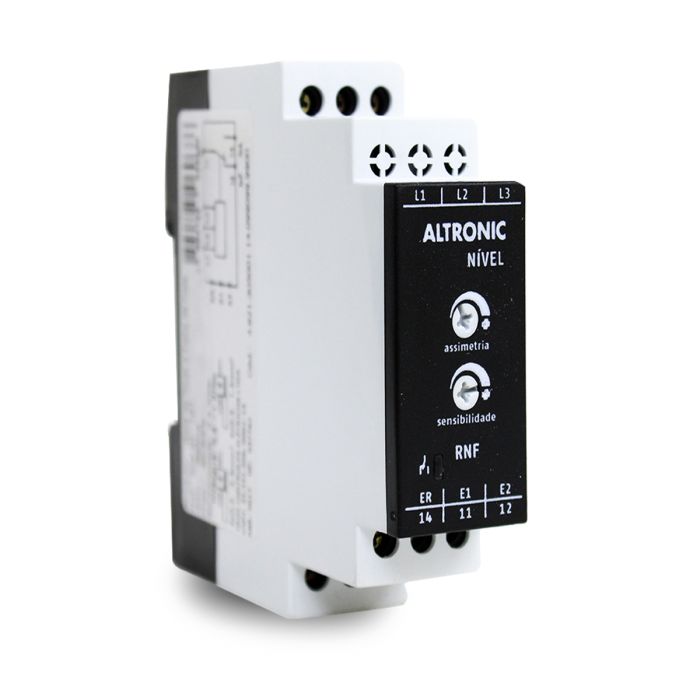

Rele de Nível Inferior e Falta de Fase Altronic 380V RNF 01

Rele de Nível Inferior e Falta de Fase Altronic 380V RNF 01

Estes dispositivos são utilizados para monitorização e regulação automática do nível de líquidos, fazendo a medição do líquido do reservatório por meio de um conjunto de eletrodos, que funcionam como sensores de presença ou ausência de líquido. Os Relés de Nível e Falta de Fase Altronic, da linha RNF 01, também contam com a proteção para o sistema trifásico contra queda de fase e assimetria modular de tensão.

Aplicações: Recomendável para o controle de nível e proteção contra falta de fases em bombas submersas, tanques e reservatórios.

Características Técnicas:

SKU: 1RNF0138

Modelo: RNF - 01

Tensão de Operação: 380V

Tensão nos Eletrodos: 24VCA

Número de Fases da Entrada: Trifásico

Contatos Auxiliares: 1NAF

Distância Máxima entre Eletrodo e Rele: 300m

Característica: Nível Inferior, Falta de Fase, Sem Neutro

Ajuste de Sensibilidade:

Assimetria entre Fases - 7 a 20%

Resistividade do Liquido - 0 a 100kohms

Tempo de Reset: <500ms

Grau de Proteção:

Involucro - IP51

Terminais - IP10

Dimensões (mm):

Largura – 22,5

Altura – 78,6

Profundidade – 95,9

Nota:

O modelo de eletrodo compatível é o tipo pêndulo, EPA01.
