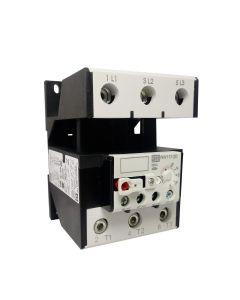

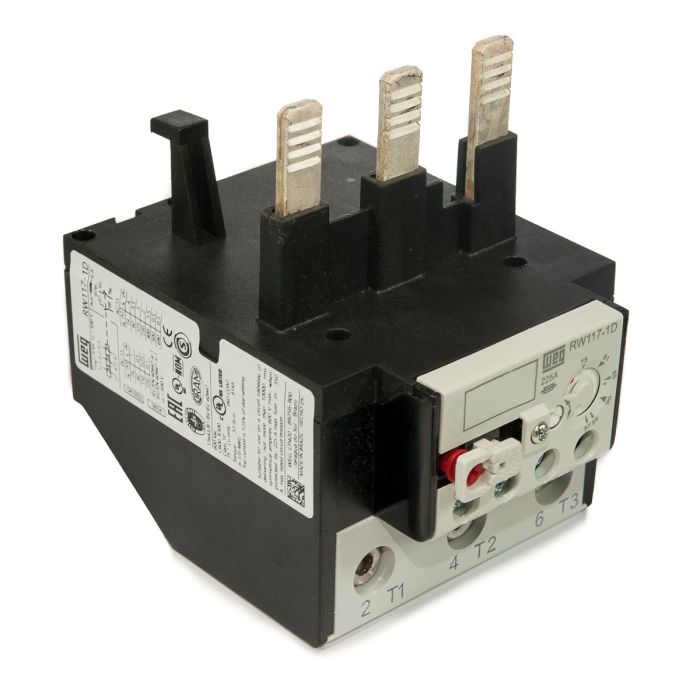

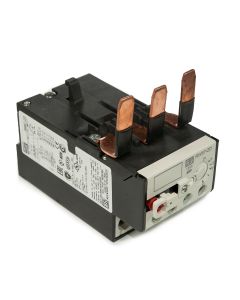

Rele de Sobrecarga Weg Termico RW117 de 75A a 97A para CWM

Rele Termico de Sobrecarga Weg RW117 de 75A a 97A para CWM

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.



Aplicações: Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.



Características Técnicas

Código: 10410002

Modelo: RW117-1D3-U097



Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 75-97A

Tipo de Montagem: Montagem em Separado ou Através de Garras

Número de Contatos Principais: 3



Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos



Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas



Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida



Contatores Compatíveis Weg:

CWM95 Até CWM97



Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado



Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares – IP10



Dimensões(mm):

Largura - 75

Altura - 116,4

Profundidade - 106,2
