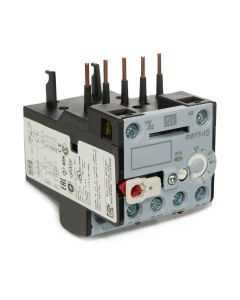

Rele Termico de Sobrecarga Weg RW17 de 8A a 12,5A para CWCPor R$ 91,71 De R$ 119,07até 6x de R$ 15,28 sem jurosou R$ 87,12
à vista no pix -
Rele Termico de Sobrecarga Weg RW17 de 7A a 10A para CWCPor R$ 91,71 De R$ 119,07até 6x de R$ 15,28 sem jurosou R$ 87,12
à vista no pix -
Rele Termico de Sobrecarga Weg RW17 de 5,6A a 8A para CWCR$ 119,07até 6x de R$ 19,84 sem jurosou R$ 113,12
à vista no pix -
Rele Termico de Sobrecarga Weg RW17 de 8A a 12,5A para CWCR$ 149,52até 6x de R$ 24,92 sem jurosou R$ 142,04
à vista no pix

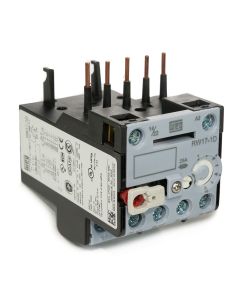

Rele Termico de Sobrecarga Weg RW17 de 7A a 10A para CWC
O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.
INFORMAÇÕES TÉCNICAS
Código: 12450909
Modelo: RW17-2D3-U010
Tensão Máxima de Operação dos Contatos Principais: 690V
Faixa de Ajuste da Corrente de Operação: 7-10A
Classe de Disparo Térmico (Recomendável):
Classe 10 - motores com partidas de até 10 segundos
Sensibilidade Contra Falta de Fase:
Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas
Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida
Tipo de Montagem: Montagem Direta
Contatores Compatíveis Weg: CWC025
Número de Contatos Principais: 3
Número de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado
Grau de proteção:
Terminais Principais – IP10
Contato Auxiliares – IP10
Dimensões(mm):
Largura - 45
Altura - 71,5
Profundidade - 83,5
APLICAÇÕES:
Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Marca | WEG |
---|---|
Envio em 24h | Sim |
Escala de Corrente | 7 a 10A |
Família | RW |
