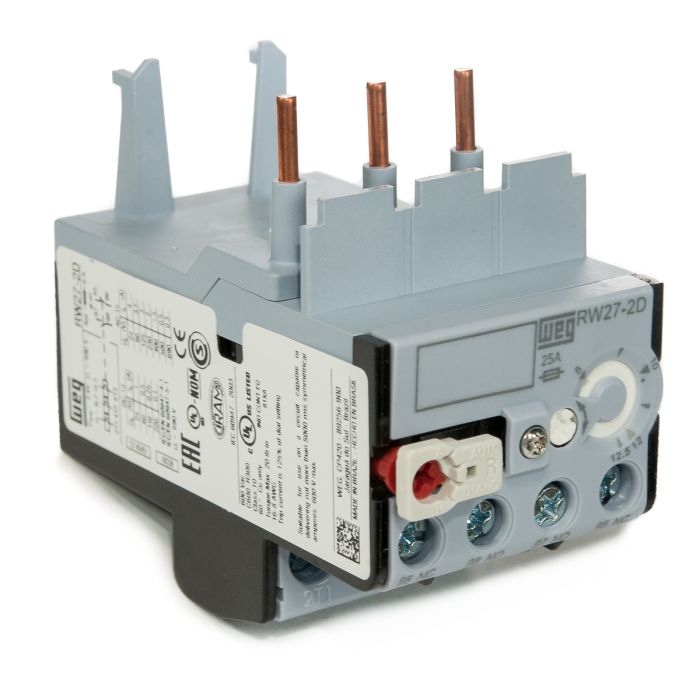

Rele Termico de Sobrecarga Weg RW27 de 8A a 12,5A para CWB

Rele Térmico de Sobrecarga Weg RW27 de 8A a 12,5A para CWB

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

INFORMAÇÕES TÉCNICAS

Código: 12140451

Modelo: RW27-2D3-D125

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 8-12,5A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas

Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Weg: CWB9 até CWB38

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares – IP10

Dimensões(mm):

Largura - 45

Altura - 71,5

Profundidade - 83,5

APLICAÇÕES:

Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
