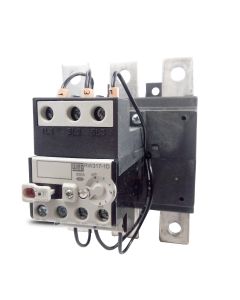

Rele Termico de Sobrecarga Weg RW317 de 100A a 150A para CWM

sku
10045647
Comparar produtos
R$ 684,06
até 6x de R$ 114,01 sem juros
ou R$ 649,86
à vista no pix
Rele Termico de Sobrecarga Weg RW317 de 100A a 150A para CWM
Encontramos outros produtos que você pode gostar
  1. Rele Termico de Sobrecarga Weg RW117 de 90A a 112A para CWM
    Rele Termico de Sobrecarga Weg RW117 de 90A a 112A para CWM
    R$ 521,20
    até 6x de R$ 86,87 sem juros
    ou R$ 495,14
    à vista no pix
  2. Rele Térmico de Sobrecarga Weg RW317 de 140A a 215A para CWM
    Rele Térmico de Sobrecarga Weg RW317 de 140A a 215A para CWM
    Por R$ 668,41 De R$ 679,75
    até 6x de R$ 111,40 sem juros
    ou R$ 634,99
    à vista no pix
  3. Rele Termico de Sobrecarga Weg RW317 de 200A a 310A para CWM
    Rele Termico de Sobrecarga Weg RW317 de 200A a 310A para CWM
    Por R$ 1.021,04 De R$ 1.039,02
    até 6x de R$ 170,17 sem juros
    ou R$ 969,99
    à vista no pix
  4. Rele de Sobrecarga Weg Térmico RW117 de 90A a 112A para CWM
    Rele de Sobrecarga Weg Térmico RW117 de 90A a 112A para CWM
    Por R$ 454,73 De R$ 462,21
    até 6x de R$ 75,79 sem juros
    ou R$ 431,99
    à vista no pix

Central de Vendas

Segunda a sexta das 8h às 18h, exceto feriados.
0800 770 8411 (14) 99141-8223 [email protected]

Central de relacionamento

Segunda a sexta das 8h às 18h, exceto feriados. 0800 770 8411 (14) 3301-8412 [email protected]

Rele Termico de Sobrecarga Weg RW317 de 100A a 150A para CWM



O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

 INFORMAÇÕES TÉCNICAS



Código: 10045647

Modelo: RW317-1D3-U150

Tensão Máxima de Operação dos Contatos Principais: 1000V

Faixa de Ajuste da Corrente de Operação: 100-150A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas



Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida

Tipo de Montagem: Montagem em Separado ou Através de Garras

Contatores Compatíveis Weg:

CWM112 Até CWM400

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção:

Terminais Principais – IP00

Contato Auxiliares – IP10



Dimensões(mm):

Largura - 120

Altura - 155

Profundidade - 166



APLICAÇÕES:



Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Mais Informações
Marca WEG
Entrada / Saída 1NA + 1NF
Envio em 24h Não
Escala de Corrente 100 a 150A
Família RW
Polos Tripolar
