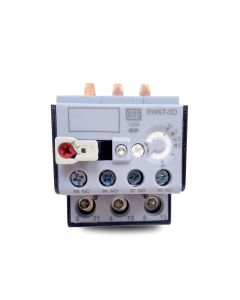

Rele Termico de Sobrecarga Weg RW67 de 50A a 63A para CWB

sku
13368963
Comparar produtos
Por R$ 261,69 De R$ 303,41
até 6x de R$ 43,62 sem juros
ou R$ 248,61
à vista no pix
Rele Termico de Sobrecarga Weg RW67 de 50A a 63A para CWB
Encontramos outros produtos que você pode gostar
  1. 24 horas
    Rele Termico de Sobrecarga Weg RW67 de 40A a 57A para CWB
    Rele Termico de Sobrecarga Weg RW67 de 40A a 57A para CWB
    Por R$ 261,69 De R$ 303,41
    até 6x de R$ 43,62 sem juros
    ou R$ 248,61
    à vista no pix
  2. 24 horas
    Rele Termico de Sobrecarga Weg RW67 de 32A a 50A para CWB
    Rele Termico de Sobrecarga Weg RW67 de 32A a 50A para CWB
    R$ 303,41
    até 6x de R$ 50,57 sem juros
    ou R$ 288,24
    à vista no pix
  3. 24 horas
    Rele de Sobrecarga Weg Termico RW67 de 63A a 80A para CWB
    Rele de Sobrecarga Weg Termico RW67 de 63A a 80A para CWB
    Por R$ 424,66 De R$ 447,01
    até 6x de R$ 70,78 sem juros
    ou R$ 403,43
    à vista no pix
  4. 24 horas
    Rele Termico de Sobrecarga Weg RW67 de 57A a 70A para CWB
    Rele Termico de Sobrecarga Weg RW67 de 57A a 70A para CWB
    Por R$ 308,38 De R$ 357,54
    até 6x de R$ 51,40 sem juros
    ou R$ 292,96
    à vista no pix

Central de Vendas

Segunda a sexta das 8h às 18h, exceto feriados.
0800 770 8411 (14) 99141-8223 [email protected]

Central de relacionamento

Segunda a sexta das 8h às 18h, exceto feriados. 0800 770 8411 (14) 3301-8412 [email protected]

Rele Térmico de Sobrecarga Weg RW67 de 50A a 63A para CWB

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

INFORMAÇÕES TÉCNICAS

Código: 13368963

Modelo: RW67-5D3-U063

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 50-63A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas



Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Weg: CWB40 até CWB80

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares – IP10

Dimensões(mm):

Largura - 50

Altura - 71,5

Profundidade - 106,5

APLICAÇÕES:

Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Mais Informações
Marca WEG
Entrada / Saída 1NA + 1NF
Envio em 24h Sim
Escala de Corrente 50 a 63A
Família RW
Polos Tripolar
Aqui você encontra o manual técnico do produto
