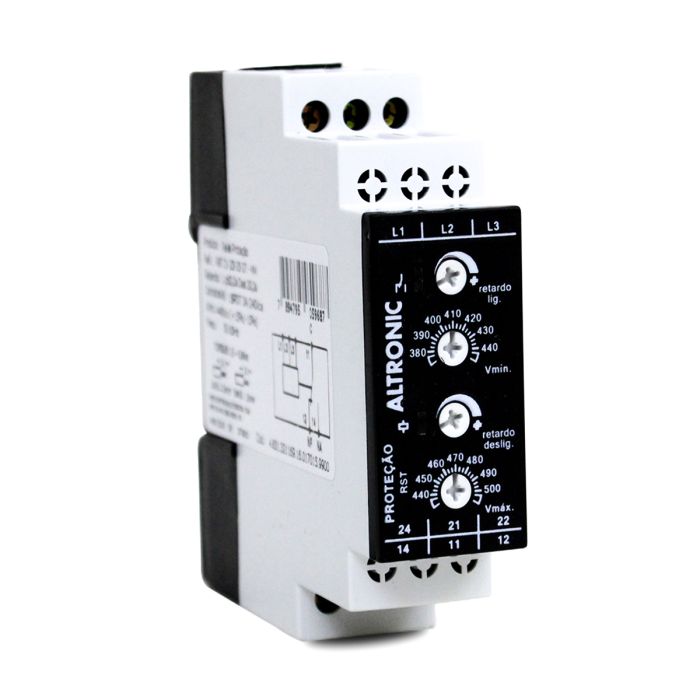

Rele Supervisor Trifasico Altronic 440V com Retardo RST 21

Rele Supervisor Trifásico Altronic 440V com Retardo RST 21

O Relé Falta de Fase, é um dispositivo eletrônico designado para o monitoramento de sistemas trifásicos sempre que houver uma anomalia, ele interrompe a operação do processo sempre que detectar a queda ou ausência de fase ou neutro e assimetria modular de tensão. Os Relés Falta de Fase Altronic, da linha RST 21, proporcionam excelente desempenho à proteção de sistemas trifásicos.

Aplicações: Recomendável para sistemas que necessitam de proteção contra falta de fase, inversão de fase, assimetria modular, subtensão e sobretensão, como por exemplo, sistemas trifásicos, pontes rolantes, acionamento de motores elétricos, compressores, cabines primárias, etc.

Características Técnicas:

SKU: 1RST214460S30S

Modelo: RST- 21/23/25/27 (RST – 22... possuí 2 contatos)

Tensão de Operação: 440V

Número de Fases da Entrada: Trifásico

Contatos Auxiliares: 1NAF

Tensão de Emprego nos Contatos Auxiliares: 250VCA

Máxima Corrente de Operação dos Contatos Auxiliares: 3A

Vida Mecânica Útil de Operações dos Contatos: 10.000.000

Característica: Falta de Fase, Assimetria Modular e Angular, Sequência de Fase, Inibição de Partida, Mínima e Máxima Tensão, Retardo Ajustável no Ligamento e no Desligamento

Tempos de Retardos Ajustáveis:

Ligamento - 0 a 60 Segundos

Desligamento - 0 a 30 Segundos

Escala de Tensões:

Mínima – 380V a 440V

Máxima – 440V a 500V

Precisão na Escala: ±2%

Ajuste de Sensibilidade:

Assimetria entre Fases (fixa) - 20%

Tempo de Reset: <500ms

Material da Caixa: ABS V0 autoextinguível

Material dos Contatos: Liga de prata

Grau de Proteção:

Involucro - IP51

Terminais - IP10

Dimensões (mm):

Largura – 22,5

Altura – 78,6

Profundidade – 95,9
