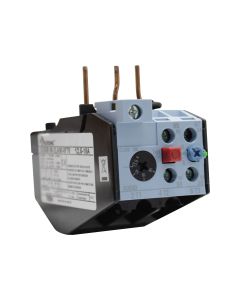

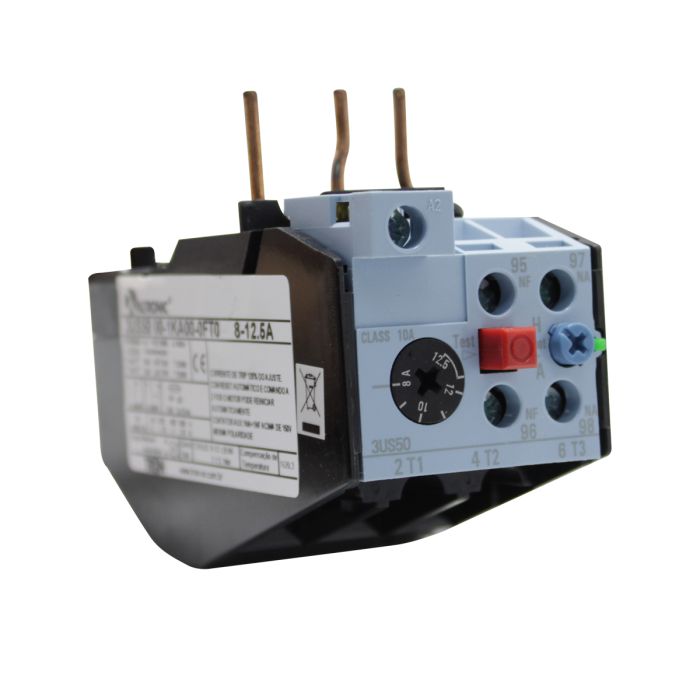

Rele Termico de Sobrecarga Altronic 3US50 de 8A a 12,5A

Rele Térmico de Sobrecarga Altronic 3US50 de 8A a 12,5A



O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Altronic, da linha 3US55, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.



Aplicações: Recomendável para a proteção contra sobreaquecimentos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.



Características Técnicas:



SKU: 93US501K

Modelo: 3US5000-1KA00

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 8A a 12,5A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Dispositivo com Compensação de Temperatura



Botões de Configuração:

O relé possui um botão de reset e um botão de rearme, neste último a mesma tecla possui 2 funções sendo:

A - Função de rearme automático e função stop/teste

H - Função de rearme manual e função stop/teste

Terminal A2:

Opção para a conexão ao terminal A2 do Contator, quando acoplado a um Contator

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Altronic: 3TS29 a 3TS23

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção: IP20



Dimensões(mm):

Largura - 45

Altura - 72

Profundidade - 95.
