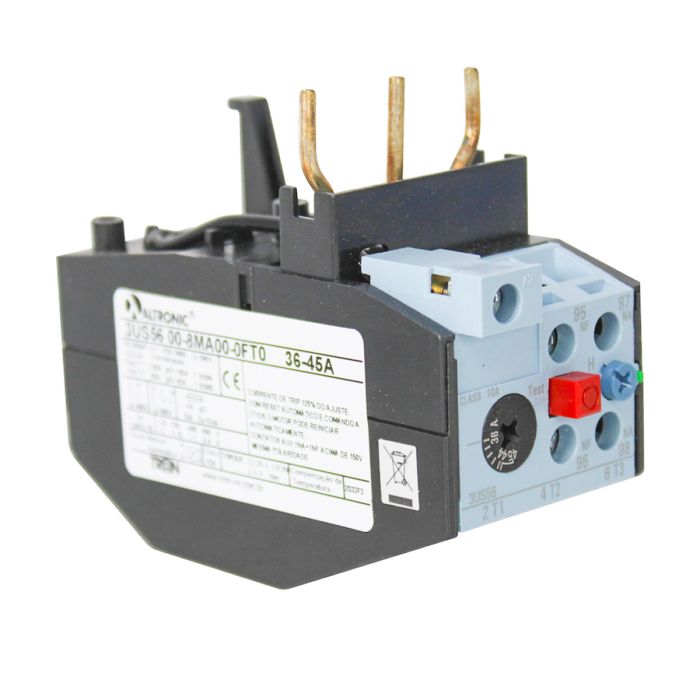

Rele Térmico de Sobrecarga Altronic 3US56 de 36A a 45A

Rele Térmico de Sobrecarga Altronic 3US56 de 36A a 45A

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Altronic, da linha 3US56, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

Aplicações: Recomendável para a proteção contra sobreaquecimentos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas:

SKU: 3US568M

Modelo: 3US56 00-8M

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 36A a 45A

Classe de Disparo Térmico (Recomendável):

Classe 10A - motores com partidas de até 10 segundos

Dispositivo com Compensação de Temperatura

Classe 10A (2s<t_A<10s em 7.2 x I_E (estado frio) e t_E<2 min em 1.5 x I_E (estado quente)

Botões de Configuração:

O relé possui um botão de reset e um botão de rearme, neste último a mesma tecla possui 2 funções sendo:

A - Função de rearme automático e função stop/teste

H - Função de rearme manual e função stop/teste

Terminal A2:

Opção para a conexão ao terminal A2 do Contator, quando acoplado a um Contator

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Altronic: 3TS35 e 3TS36

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção: IP20

Dimensões(mm):

Largura: 45

Altura: 89

Profundidade: 53
